Характеристики интерфейса
Тип адаптера | Ведомое устройство (Slave), EtherCAT ID |
Протокол обмена | EtherCAT |
Количество модулей расширения | не более 16 модулей |
Объём данных модулей расширения |
не более 256 байт входных данных и 256 байт выходных данных |
Длина линии связи |
до 100 м от Ethernet концентратора (Hub/Switch), витая пара CAT5 UTP/STP |
Количество ведомых устройств | не более 65535 устройств в одной сети |
Скорость передачи данных | 10/100 Mб/с |
Коннектор | RJ-45, 2 коннектора |
Индикация | 4 индикатора статуса |
Базовые характеристики
Рассеиваемая мощность | 40 мА при 24 В DC |
Системное питание |
Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 15 ~ 28.8 В DC Защита от напряжения обратной полярности |
Полевое питание | Напряжение питания: 24В DC (номин.). Макс. 28.8 В DC |
Макс. ток цепей полевого питания | 8 A DC |
Питание модулей расширения | 1.0 A при 5 В DC (встроенный источник питания) |
Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
Вес | 76 г |

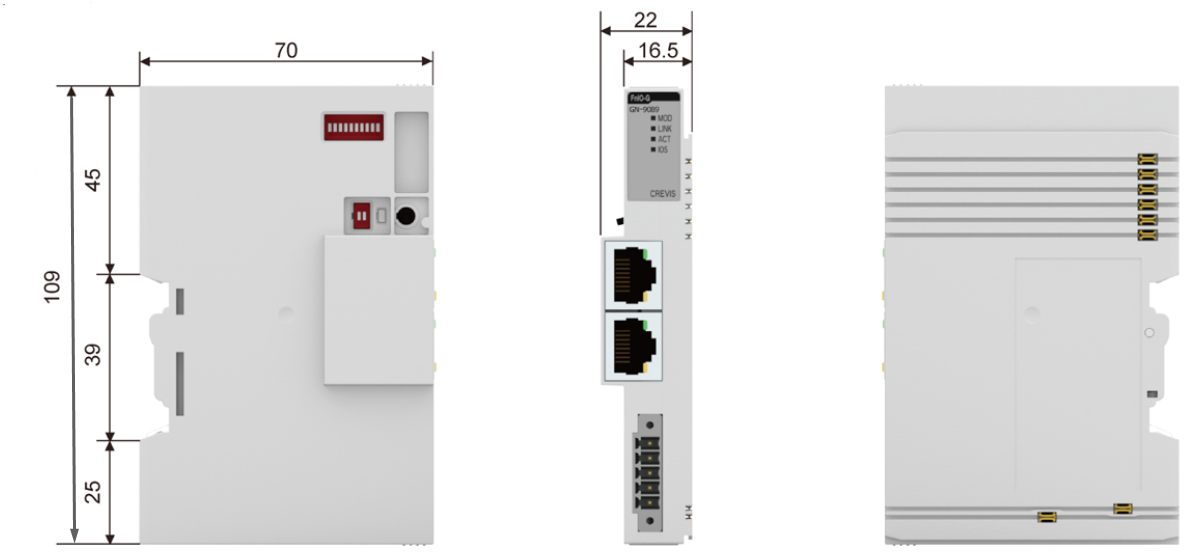

Габариты модуля | 22 мм x 109 мм x 70 мм |
Для покупки товара в нашем интернет-магазине выберите необходимый товар и добавьте его в корзину. В Корзине будет доступно два варианта оформления заказа: «Оформить заказ» или «Быстрый заказ».
Кнопка "Быстрый заказ" требует указания минимальных данных для оформления заказа. Достаточно указать ФИО, телефон и e-mail. Мы свяжемся с вами для подтверждения заказа и уточнения его условий (доставки, оплаты и т.д.). После подтверждения заказа вам будет отправлено информационное письмо, содержащее все данные по заказу, оплата, доставка и состав заказа.
Кнопка "Оформить заказ" позволяет сделать заказ без дополнительных звонков и разговоров. В этом режиме можно выбрать способ оплаты (онлайн-картой или по счету), вариант доставки (самовывоз, до терминала или до адреса), указать адрес доставки и дополнительные пожелания к заказу. Укажите на кого оформляется заказ, юридическое или физическое лицо, от этого зависят варианты способов оплаты.
Серия
|
Серия G |
Тип модуля
|
Сетевой адаптер |
Ток потребления, мА
|
40 |
Тип разъема
|
2 x RJ-45 |
Количество подключаемых модулей
|
до 16 модулей |
Протокол
|
EtherCAT |
Резервирование
|
Не поддерживается |
