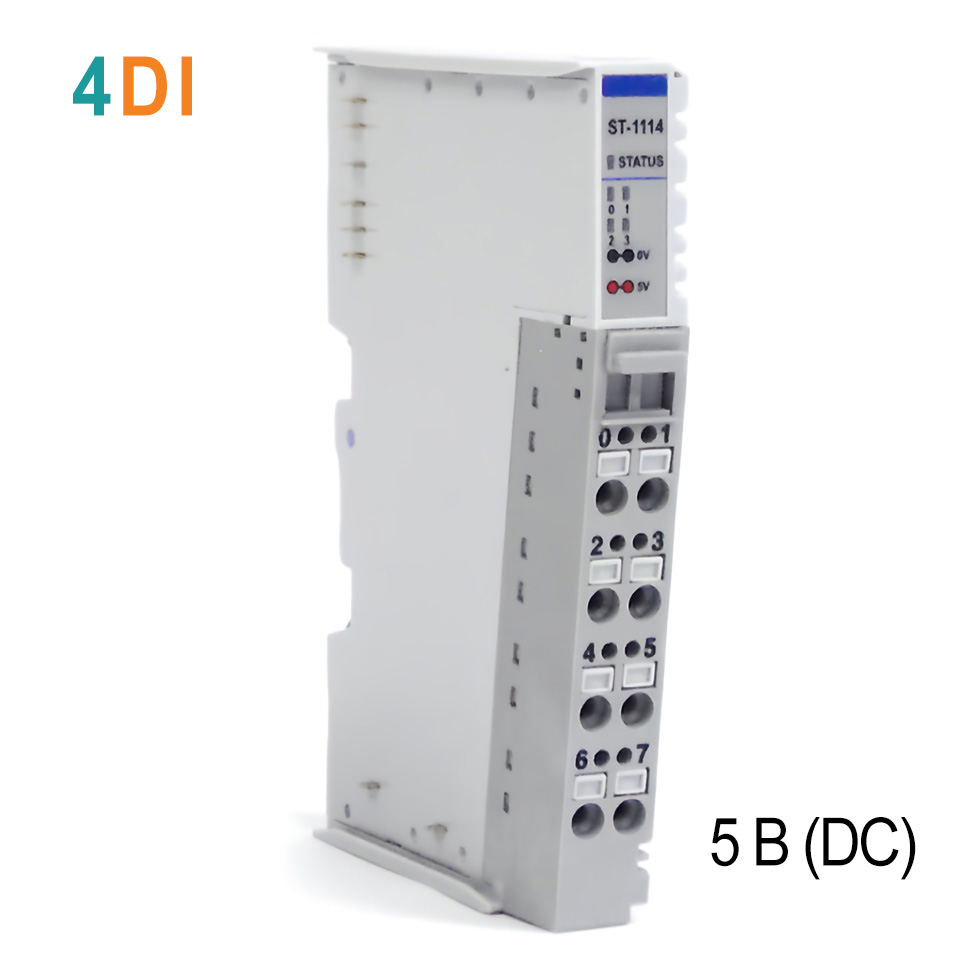

Артикул:
ST-1114
Характеристики входов
| Количество каналов | 4 канала (Sink, с общим "-") |
| Индикация |
4 зелёных индикатора статуса канала и 1 индикатор статуса модуля |
|
Напряжение детектирования сигнала (логический "1") |
5 В DC (номин.) 2.4 В ~ 5.5 В DC |
|
Напряжение детектирования сигнала (логический "0") |
до 0.8 В DC |
| Ток (логический "1") | до 4.5 мА на канал при 5.5 В DC |
| Время запаздывания |
с "0" на "1": не более 0.5 мс с "1" на "0": не более 0.5 мс |
| Время "антидребезга" | 1.5 мс (номин.) |
| Входное сопротивление (номин.) | 1.3 кОм |
| Общие контакты | 4 контакта (0 В и 5 В) |
Базовые характеристики
| Рассеиваемая мощность | 35 мА при 5 В DC |
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания : 5 В DC (номин.) Диапазон напряжений : 4.5 ~ 5.5 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S
Тип модуля
Дискретный ввод
Количество каналов
4
Тип сигнала
5 В (DC)
Тип разъема
RTB 8
Тип подключения
1-проводное (Sink)
Горячая замена
?
Hot backup
Не поддерживается
