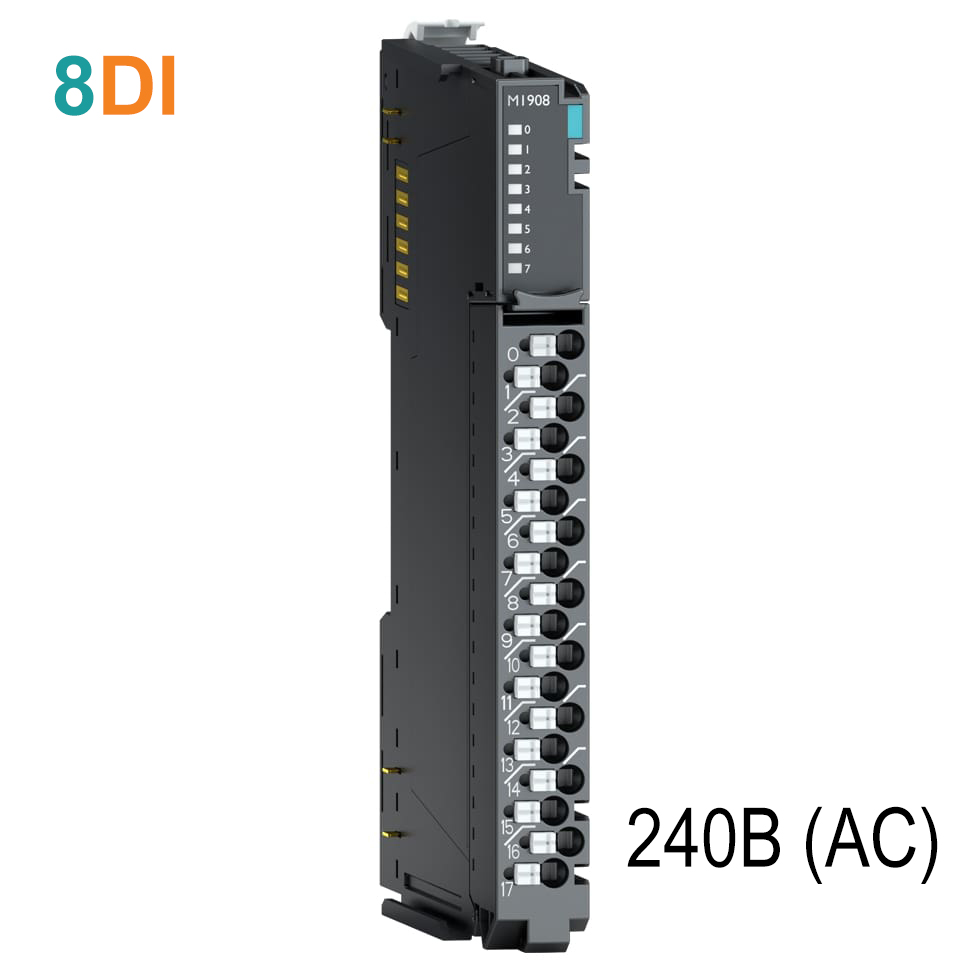

Артикул:
M1908
Характеристики входов
| Количество каналов | 8 каналов |
| Индикация | 8 зелёных индикаторов статуса канала |
|
Напряжение детектирования сигнала (логический "1") |
240 В AC (номин.) 170 В ~ 264 В AC |
|
Напряжение детектирования сигнала (логический "0") |
до 115 В AC при 25℃ |
| Ток (логический "1") | до 10 мА на канал при 240 В AC |
| Время запаздывания |
с "0" на "1": не более 23 мс с "1" на "0": не более 123 мс |
| Входное сопротивление (номин.) | 26.5 кОм |
| Частота входного сигнала | 60 Гц |
| Общие контакты | 8 контактов (L2 / N) |
Базовые характеристики
| Горячая замена | Поддерживается |
| Рассеиваемая мощность | 30 мА при 5 В DC |
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |

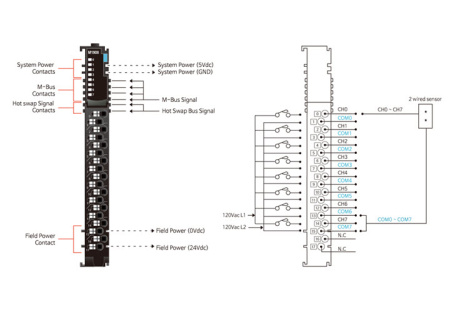

| Подключение |
Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 72 г |
| Габариты модуля | 12 мм x 110 мм x 72 мм |
Руководство по эксплуатации
Руководство по эксплуатации, Дискретный ввод M1xxx, M-серия.pdf / PDF 1.12MB
1/1
—
Серия
Серия M
Тип модуля
Дискретный ввод
Количество каналов
8
Тип сигнала
240 В (AC)
Тип разъема
RTB 18
Тип подключения
2-проводное
Горячая замена
?
Hot backup
Поддерживается
