Артикул:

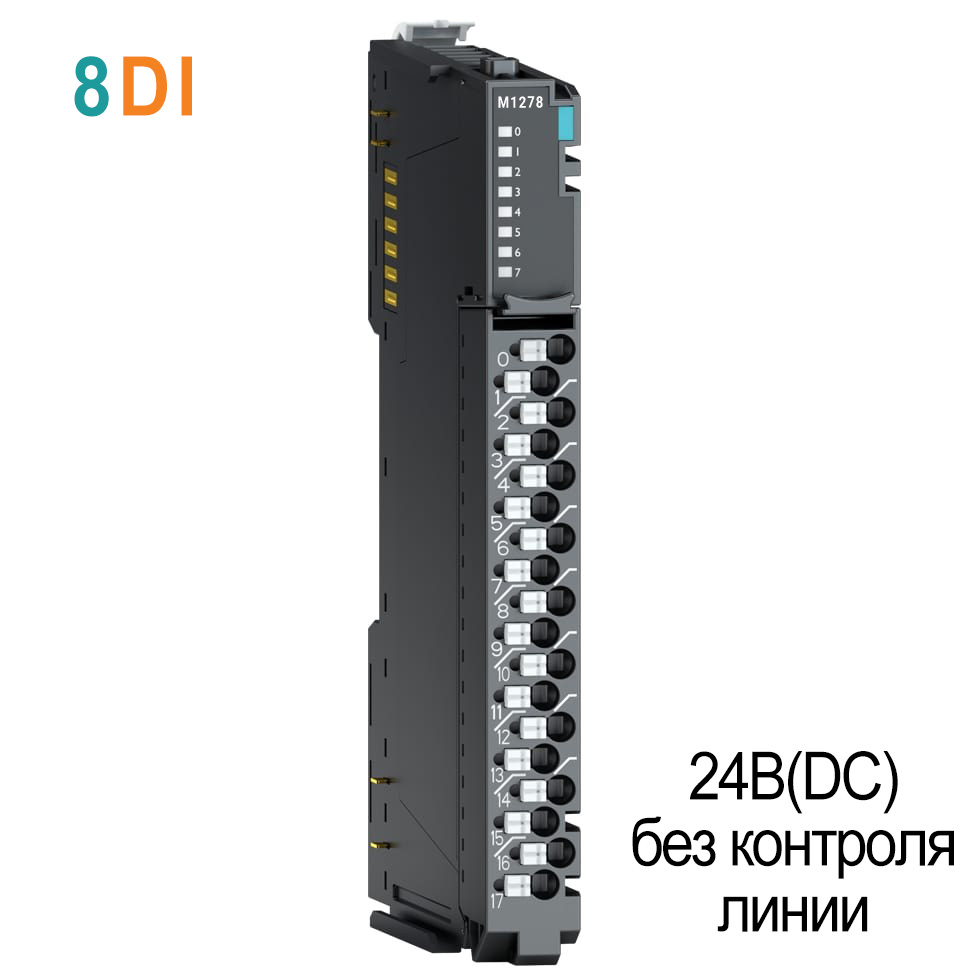

M1278
| Основные характеристики | |
| Модель | M1278 |
| Характеристики выводов | |
| Количество вводов | 8 каналов |
| Тип подключения | 2-проводное |
| Индикация | 8 зеленых светодиодов статуса входов |
| Напряжение логической «1» | Номинальное: 24 В DC |
| Диапазон напряжений: 18~28.8 В DC при 60℃ | |
| Ток логической «1» | ~6 мА при 18~28.8 В DC |
| Напряжение логического «0» | 9.0 В DC при 25℃ |
| Задержка входного сигнала | с «0» на «1»: макс. 0.3 мс |
| с «1» на «0»: макс. 0.3 мс | |
| Входной фильтр | Настраиваемый, до 10 мс |
| Общие контакты | 1 общий контакт (Sink), каждый датчик подключается отдельной парой проводов |
| Общие характеристики | |
| Потребление | Макс. 30 мА при 5.0 В DC |
| Гальваническая изоляция | Входы/выходы к логике: Да |
| Полевое питание: Нет | |
| Полевое питание | Номинальное напряжение: 24 В DC |
| Диапазон напряжений: 18~28.8 В DC | |
| Потребление по полевой шине: макс. 10 мА при 28.8 В DC | |
| Сечение провода | Макс. 1.3 мм2 (AWG16) |
| Масса | 72 г. |
| Габариты (Ш х В х Г) | 12 x 110 x 75 мм |
| Горячая замена | Да |
| Параметры окружающей среды | |
| Рабочая температура | -25…+60 град.С |
| Рекомендуемая рабочая температура | -25…+60 град.С |
| Температура хранения | -40…+85 град.С |
| Относительная влажность | 5%~90% без конденсации |
| Способ монтажа | DIN-рейка |
| Дополнительные эксплуатационные параметры | |
| Устойчивость к ударам | IEC 60068-2-27 : 2008 / 15 g, 11 мс |
| Вибростойкость | IEC 60068-2-6, 4g |
| Директива по промышленному загрязнению | EN 61000-6-4/A11: 2011 |
| Директива по электромагнитной совместимости | EN 61000-6-2: 2019 |
| Монтажное положение | Вертикальное или горизонтальное |
| Сертификация | ТР ТС 004/2011, 020/2011 |
Руководство по эксплуатации
Руководство по эксплуатации, Дискретный ввод M1xxx, M-серия.pdf / PDF 1.12MB
