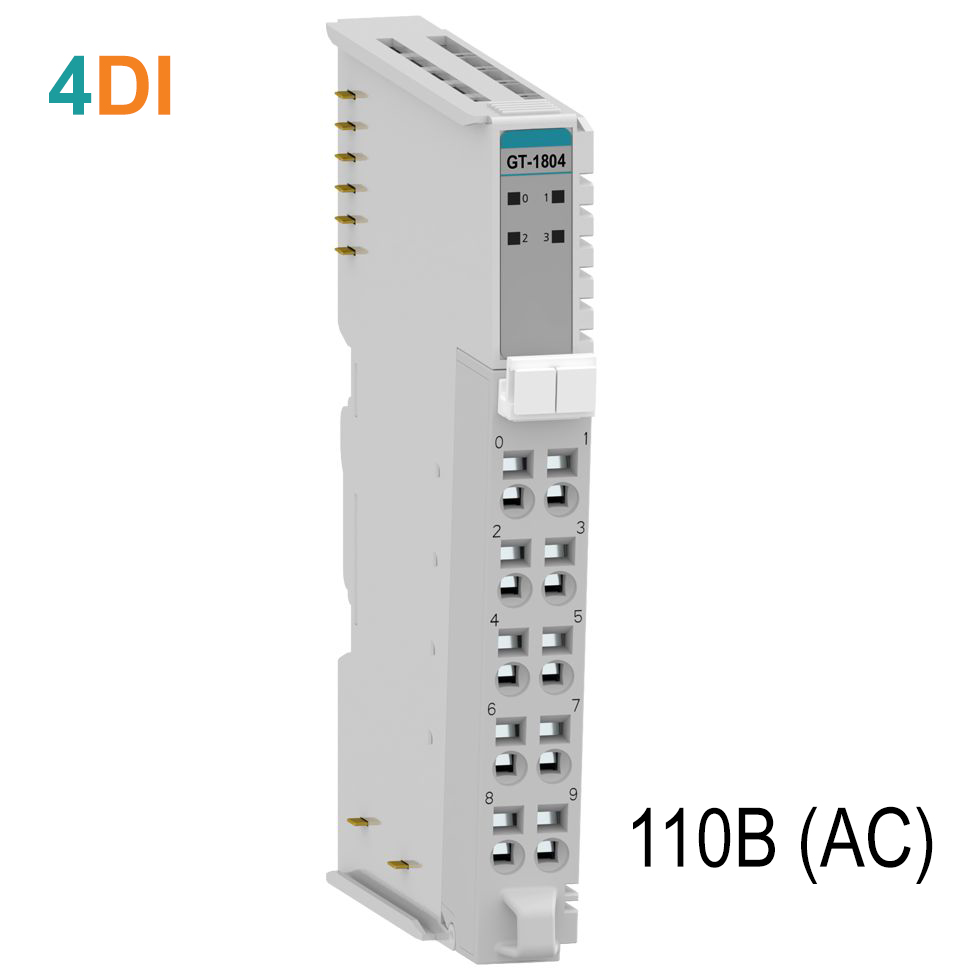

Артикул:
GT-1804
Характеристики входов
| Количество каналов | 4 канала |
| Индикация | 4 зелёных индикатора статуса канала |
|
Напряжение детектирования сигнала (логический "1") |
120 В AC (номин.) 85 В ~ 132 В AC |
|
Напряжение детектирования сигнала (логический "0") |
до 45 В AC при 25℃ |
| Ток (логический "1") | до 7.5 мА на канал при 120 В AC |
| Время запаздывания |
с "0" на "1": не более 30 мс с "1" на "0": не более 130 мс |
| Входное сопротивление (номин.) | 17.5 кОм |
| Частота входного сигнала | 60 Гц |
| Общие контакты | 4 контакта (L2 / N) |
Базовые характеристики
| Рассеиваемая мощность | 30 мА при 5 В DC |
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 15 ~ 30 В DC |

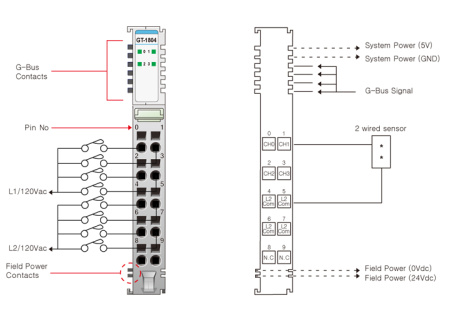

| Подключение |
Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 57 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Дискретный ввод Crevis GT-1xxx, Серия G.pdf / PDF 2.02MB
1/1
—
Серия
Серия G
Тип модуля
Дискретный ввод
Количество каналов
4
Тип сигнала
120 В (AC)
Ток потребления, мА
30
Тип разъема
RTB 10
Тип подключения
2-проводное
Горячая замена
?
Hot backup
Не поддерживается
