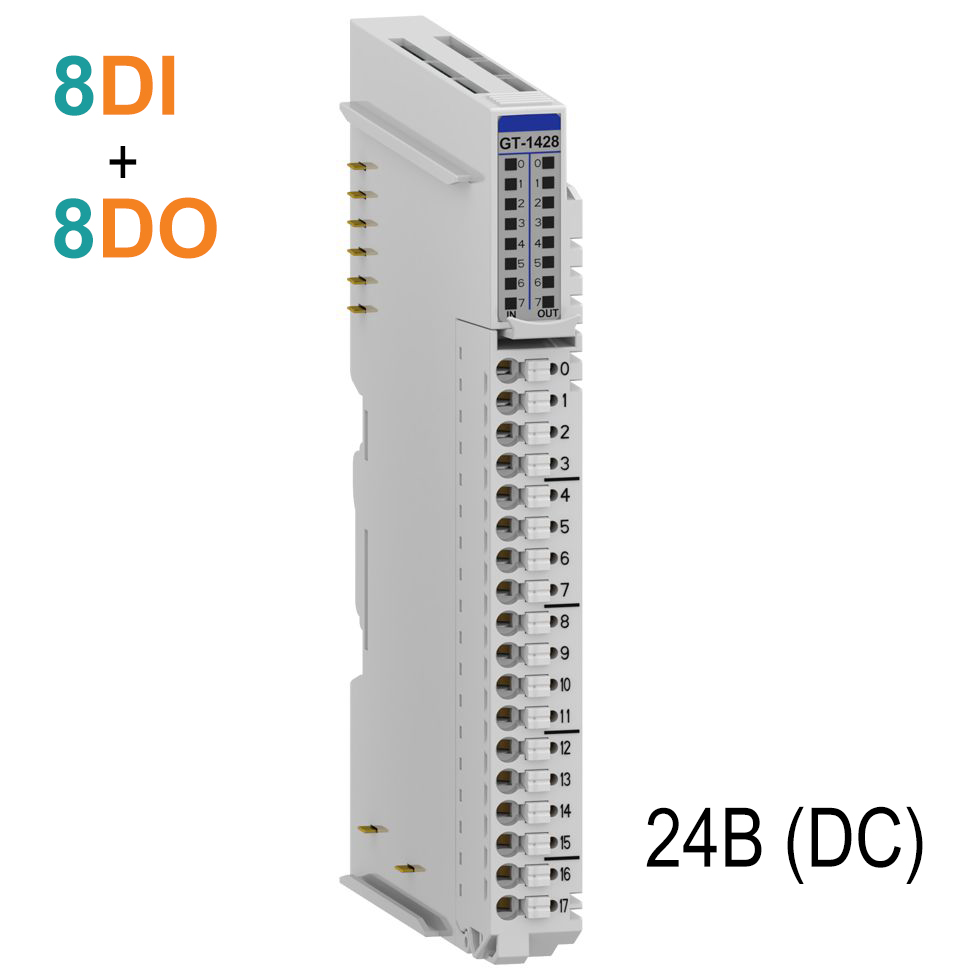

Артикул:
GT-1428
Характеристики входов
Характеристики выходов
| Количество каналов | 8 каналов (Sink, с общим "-") |
| Индикация | 8 зелёных индикаторов статуса канала |
|
Напряжение детектирования сигнала (логический "1") |
24 В DC (номин.) 15 В ~ 30 В DC |
|
Напряжение детектирования сигнала (логический "0") |
до 8 В DC при 25℃ |
| Ток (логический "1") | до 3 мА на канал при 30 В DC |
| Время запаздывания |
с "0" на "1": не более 0.3 мс с "1" на "0": не более 0.3 мс |
| Время "антидребезга" | Настраивается, до 10 мс |
| Входное сопротивление (номин.) | 10.2 кОм |
| Общие контакты | 2 контакта (0 В и 24 В) |
Характеристики выходов
| Количество каналов | 8 каналов (Source, с общим "+") |
| Индикация | 8 зелёных индикаторов статуса канала |
|
Выходное напряжение (логический "1") |
24 В DC (номин.) 15 В ~ 30 В DC |
|
Падение напряжения (логический "1") |
0.3 В DC при 25℃ |
| Ток (логический "1") | 1 мА на канал |
| Время запаздывания |
с "0" на "1": не более 0.3 мс с "1" на "0": не более 0.3 мс |
| Токовая нагрузка | не более 0.5 А на канал / 4 А на модуль |
| Общие контакты | 2 контакта (0 В и 24 В) |
Базовые характеристики
| Рассеиваемая мощность | 55 мА при 5 В DC |
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания : 24 В DC (номин.) Диапазон напряжений : 15 ~ 30 В DC Рассеиваемая мощность : 40 мА при 24 В DC |
| Подключение | Макс. сечение проводов 0.75 мм2 (AWG 18) |
| Вес | 63 г |
| Габариты модуля | 12 мм x 109 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Дискретный ввод Crevis GT-1xxx, Серия G.pdf / PDF 2.02MB
1/1
—
Серия
Серия G
Тип модуля
Дискретный ввод, Дискретный вывод
Количество каналов
8
Тип сигнала
24 В (DC)
Ток потребления, мА
55
Тип разъема
RTB 18
Тип подключения
1-проводное (Sink)
Горячая замена
?
Hot backup
Не поддерживается
