Артикул:

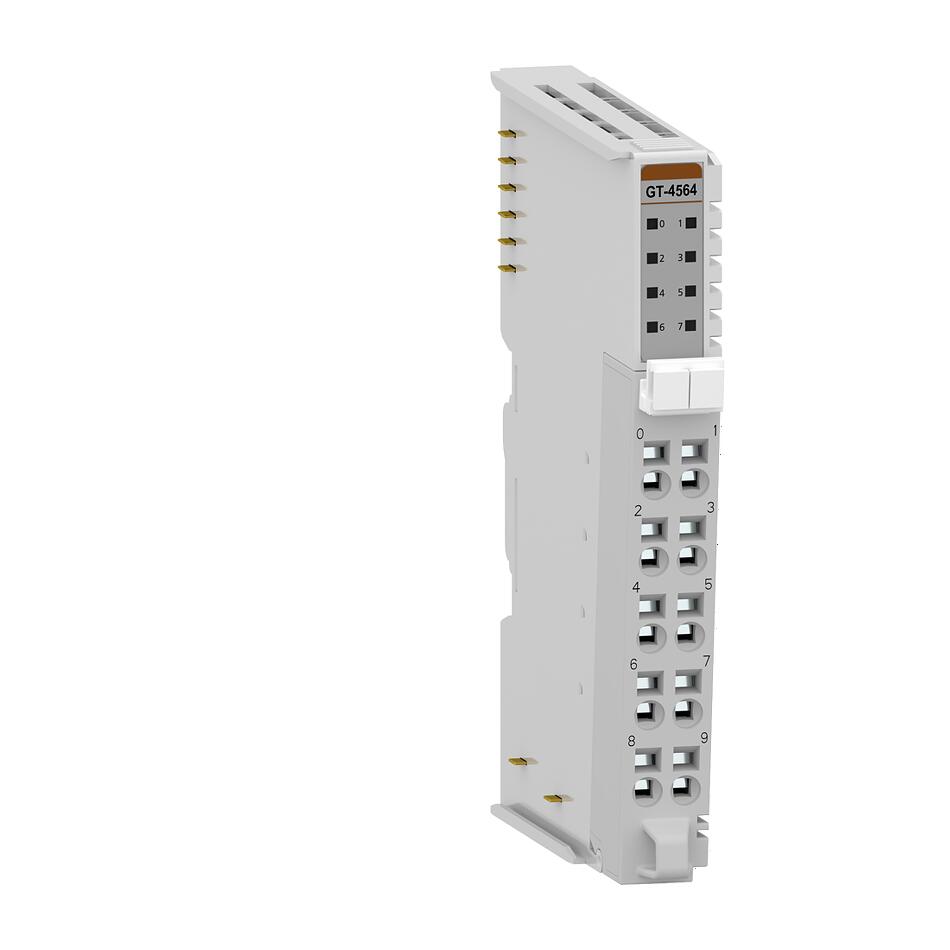

GT-4564
Характеристики выходов
| Количество каналов | 4 канала (Несимметричный, с общей землей) |
| Индикация | 4 зелёных индикатора статуса канала |
| Тип выходного сигнала | -10 ~ 10 В DC |
| Разрешение (точность) | 16 бит ЦАП (включая знак): 0.62 мВ/бит |
| Формат данных | 16-битное целое число (код ЦАП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25 °С ±0.3% от полной шкалы при -40 °С, 60 °С |
| Сопротивление нагрузки | не менее 4 кОм |
| Диагностика |
Диагностика отключения полевого питания: индикатор мигает зелёным Код ЦАП не задан: индикатор соотв. канала не горит Код ЦАП задан: индикатор на соотв. канале горит зелёным |
| Время преобразования | 0.2 мс / все каналы |
| Калибровка | Не требуется |

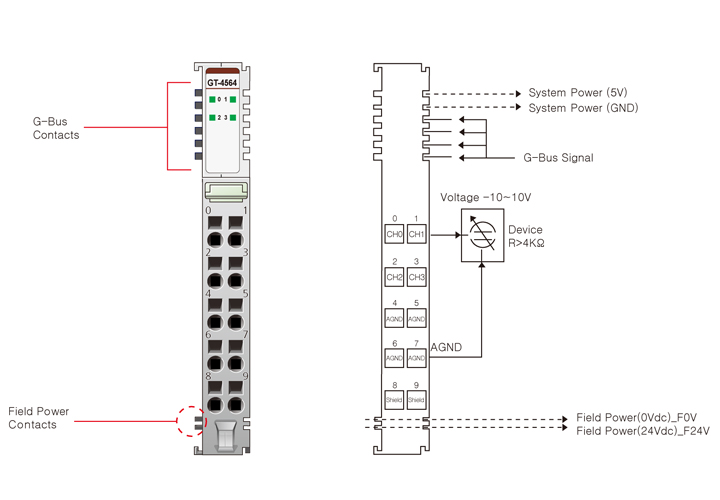

| Общие контакты | 4 контакта (AGND) |
Базовые характеристики
| Рассеиваемая мощность | 30 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание : Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 30 В DC Рассеиваемая мощность: 30 мА при 24 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 59 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G
Тип модуля
Аналоговый вывод
Количество каналов
4
Диапазон измерений
-10...10 В
Ток потребления, мА
30
Тип разъема
RTB 10
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Не поддерживается
Разрешение (точность)
16 бит АЦП
Резервирование
Не поддерживается
