Артикул:
MС28
| Характеристики вводов | |
| Количество вводов | 8 каналов, несимметричные, без изоляции между каналами |
| Разрешение в диапазонах ввода |
12 бит: 2.44 мВ/бит (0~10 В) 12 бит: 1.22 мВ/бит (0~5 В) 12 бит: 0.98 мВ/бит (1~5 В) |
| Диапазон ввода | Постоянный ток: 0~10 В, 0~5 В, 1~5 В |
| Формат данных | 16-битное целое со знаком (используется дополнительный код) |
| Погрешность модуля |
±0.1% полной шкалы при температуре окружающей среды 25℃ ±0.3% полной шкалы во всем диапазоне рабочих температур окружающей среды |
| Входное сопротивление | 470 кОм |
| Характеристика выводов | |
| Количество выводов | 8 каналов, несимметричные, без изоляции между каналами |
| Разрешение в диапазонах вывода | 12 бит: 2.44 мВ/бит |
| Диапазон вывода | Постоянный ток: 0~10 В |
| Формат данных | 16-битное целое со знаком (используется дополнительный код) |
| Погрешность модуля |
±0.1% полной шкалы при температуре окружающей среды 25℃ ±0.3% полной шкалы во всем диапазоне рабочих температур окружающей среды |
| Сопротивление нагрузки | Мин. 2 кОм |
| Общие характеристики | |
| Диагностика | Диагностика отсутствия полевого питания: светодиод мигает |
| Время преобразования | 1.5 мс / все каналы |

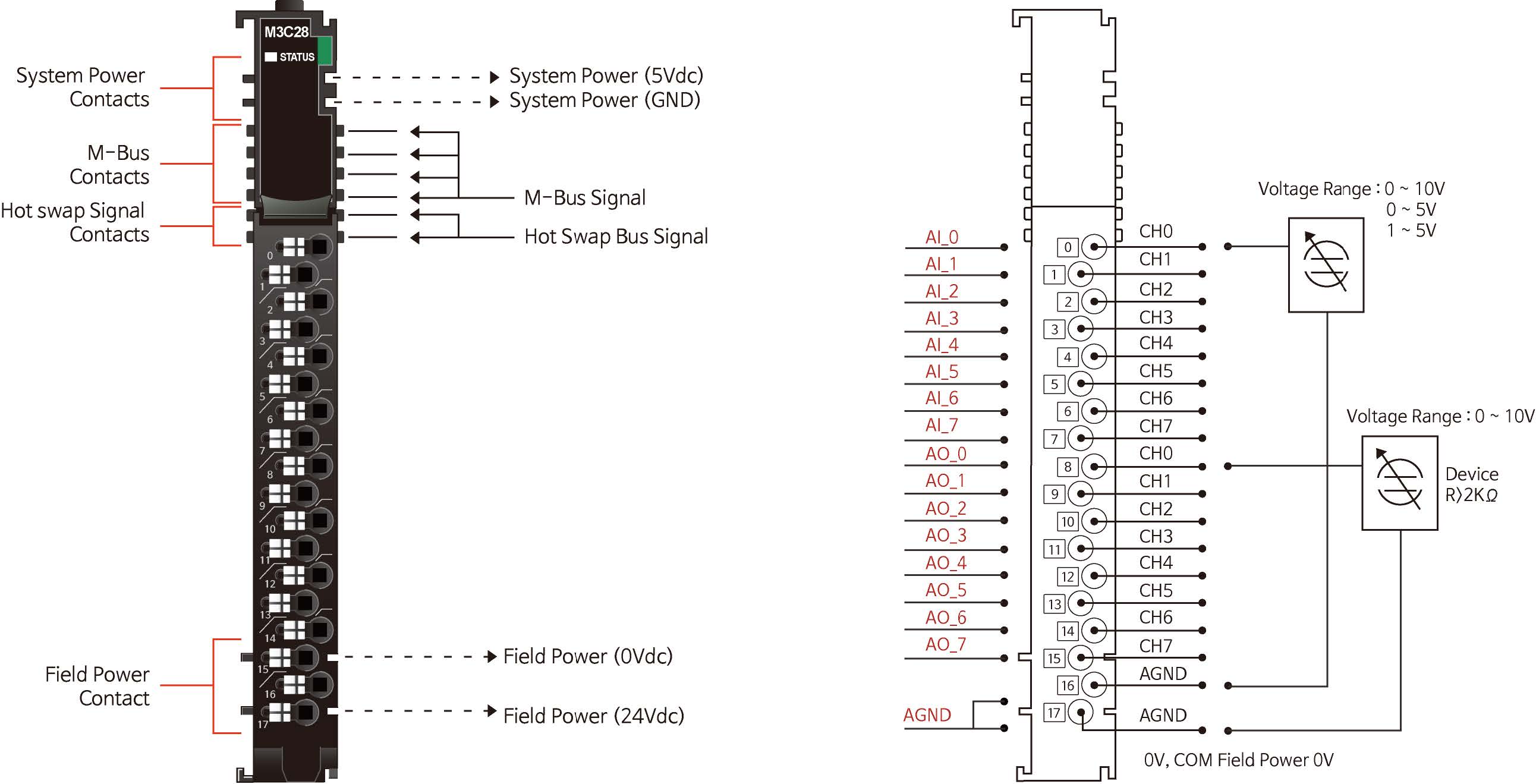

| Общие контакты | 2 контакта, 0 В полевого питания соединен с AGND |
| Потребление | Макс. 30 мА при 5 В DC |
| Гальваническая | Входы/выходы к логике: Да |
| изоляция | Полевое питание: Нет |
| Полевое питание |
Номинальное напряжение: 24 В DC Диапазон напряжений: 18~28.8 В DC Потребление по полевой шине: Max. 50 мА при 24 В DC |
| Сечение провода | Макс. 2.0 мм² (AWG 14) |
| Монтажный момент | 0.8 Н*м |
| Масса | 72 г |
| Габариты (Ш х В х Г) | 12 x 110 x 75 мм |
| Горячая замена | Поддерживается |
| Параметры окружающей среды | |
| Рабочая температура | -25C...60C |
| Рекомендуемая рабочая температура | -25C...60C |
| Температура хранения | -40C…85C |
| Относительная влажность | 5% ~ 90% без конденсации |
| Способ монтажа | DIN-рейка |
| Дополнительные эксплуатационные параметры | |
| Устойчивость к ударам | IEC 60068-2-27 |
| Вибростойкость |
Based on IEC 60068-2-6 DNVGL-CG-0039: класс вибрации B, 4g |
| Директива по промышленному загрязнению | EN 61000-6-4/A11: 2011 |
| Директива по электромагнитной совместимости | EN 61000-6-2: 2005 |
| Монтажное положение | Вертикальное или горизонтальное |
| Сертификация | ТР ТС 004/2011, 020/2011 |
