Артикул:

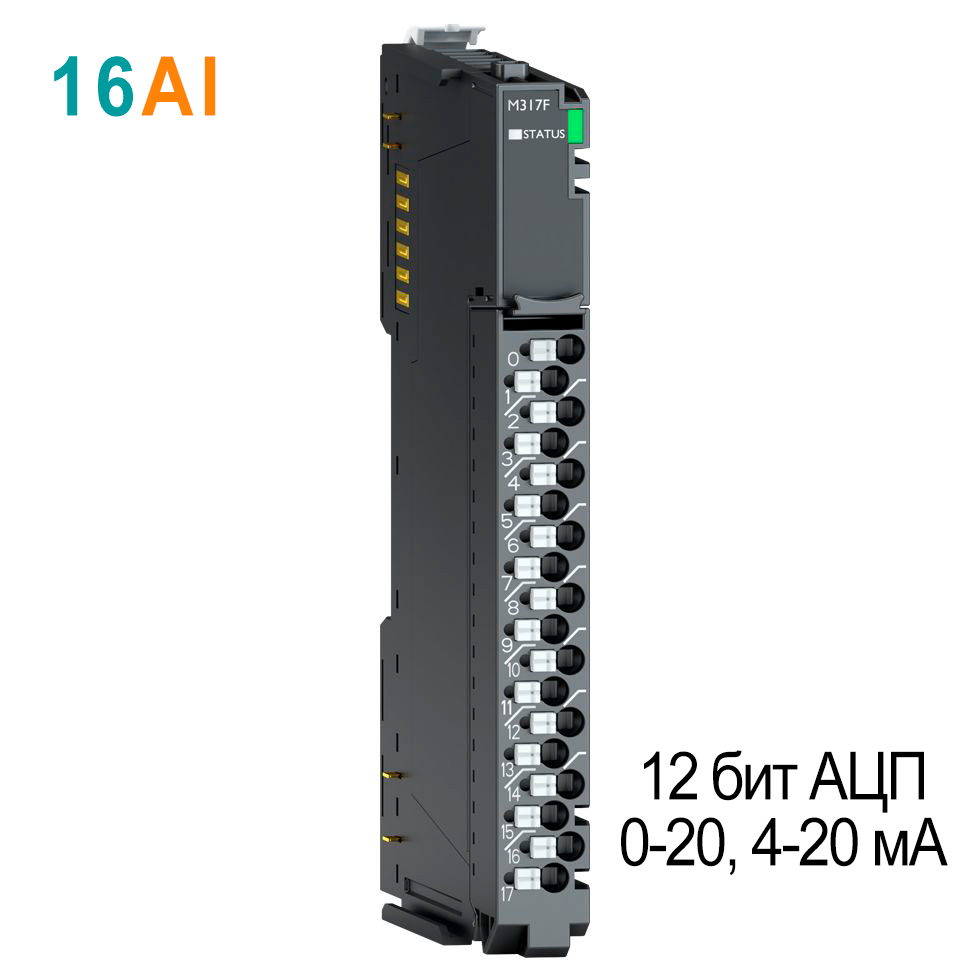

M317F

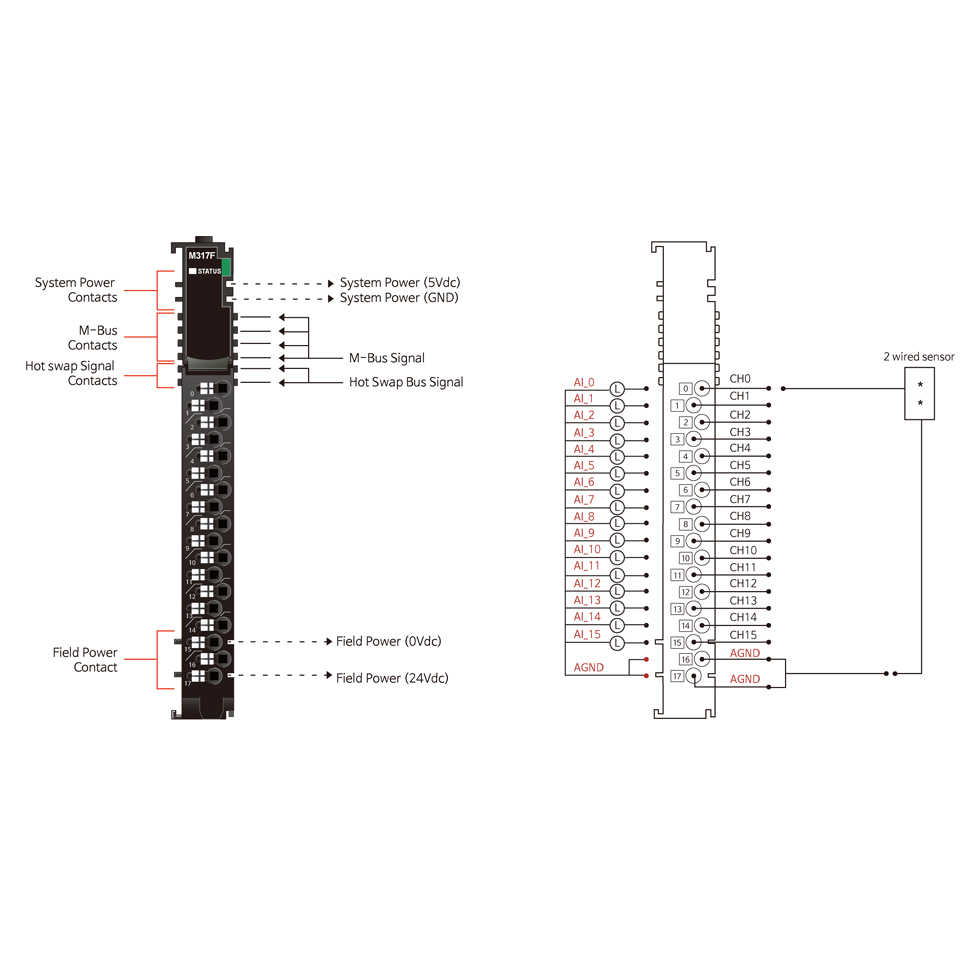

Характеристики входов
Количество каналов | 16 каналов (Несимметричный, с общей землей), без изоляции между каналами |
Индикация | 1 зелёный индикатор статуса шины M-Bus |
Тип входного сигнала | 0 ~ 20 мА, 4 ~ 20 мА |
Разрешение (точность) | 12 бит АЦП: 4.88 мкА/бит (для 0 ~ 20 мА), 3.91 мкА/бит (для 4 ~ 20 мА) |
Формат данных | 16-битное целое число (код АЦП) |
Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -25°С, 60°С |
Входное сопротивление | 100 Ом |
Диагностика |
Диагностика отключения полевого питания: индикатор статуса мигает зелёным |
Время преобразования | 3.2 мс / все каналы |
Калибровка | Не требуется |
Общие контакты | 2 контакта (AGND) |
Базовые характеристики
Горячая замена | Поддерживается |
Рассеиваемая мощность | 200 мА при 5 В DC |
Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
Вес | 72 г |
Габариты модуля | 12 мм x 110 мм x 75 мм |
Руководство по эксплуатации
Руководство Пользователя, Аналоговый ввод Ток M31xx, Серия M.pdf / PDF 810.41KB
Серия
|
Серия M |
Тип модуля
|
Аналоговый ввод |
Количество каналов
|
16 |
Диапазон измерений
|
4...20 мА, 0...20 мА |
Ток потребления, мА
|
200 |
Тип разъема
|
RTB 18 |
Тип подключения
|
2-проводное (несим.) |
Горячая замена
? Hot backup |
Поддерживается |
Протокол HART
|
Не поддерживается |
Разрешение (точность)
|
12 бит АЦП |
