Характеристики входов
| Количество каналов | 4 канала (Несимметричный), без изоляции между каналами |
| Индикация |
4 зелёных индикатора статуса канала 4 красных индикатора статуса обмена по протоколу HART |
| Тип входного сигнала |
4 ~ 20 мА |
| Разрешение (точность) | 16 бит АЦП (включая знак): 0.49 мкА/бит |
| Формат данных | 16-битное целое число (код АЦП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25℃ ±0.3% от полной шкалы при -40℃, 70℃ |
| Входное сопротивлениеe | 270 Ом |
| Время преобразования | 30 мс / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 4 контакта (AGND) |
Протокол HART
| Версия HART | 5 |
| Детектирование обрыва линии | < 3.5 мА |
|
Детектирование короткого замыкания линии |
> 22 мА |
| HART устройств на канал | 1 |
Базовые характеристики
| Рассеиваемая мощность | 30 мА при 5 В DC |
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 32 В DC Рассеиваемая мощность: 10 мА при 24 В DC |

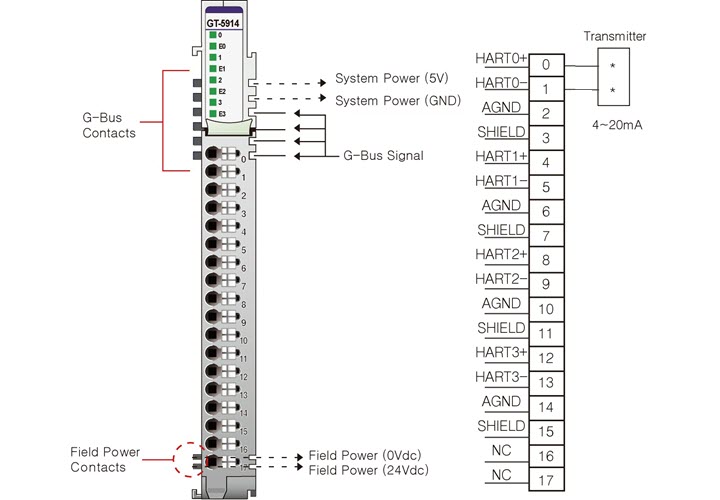

| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 60 г |
| Габариты модуля | 12 мм x 109 мм x 70 мм |
Для покупки товара в нашем интернет-магазине выберите необходимый товар и добавьте его в корзину. В Корзине будет доступно два варианта оформления заказа: «Оформить заказ» или «Быстрый заказ».
Кнопка "Быстрый заказ" требует указания минимальных данных для оформления заказа. Достаточно указать ФИО, телефон и e-mail. Мы свяжемся с вами для подтверждения заказа и уточнения его условий (доставки, оплаты и т.д.). После подтверждения заказа вам будет отправлено информационное письмо, содержащее все данные по заказу, оплата, доставка и состав заказа.
Кнопка "Оформить заказ" позволяет сделать заказ без дополнительных звонков и разговоров. В этом режиме можно выбрать способ оплаты (онлайн-картой или по счету), вариант доставки (самовывоз, до терминала или до адреса), указать адрес доставки и дополнительные пожелания к заказу. Укажите на кого оформляется заказ, юридическое или физическое лицо, от этого зависят варианты способов оплаты.
|
Серия
|
Серия G |
|
Тип модуля
|
Аналоговый ввод |
|
Количество каналов
|
4 |
|
Диапазон измерений
|
4...20 мА |
|
Ток потребления, мА
|
30 |
|
Тип разъема
|
RTB 18 |
|
Тип подключения
|
2-проводное (несим.) |
|
Горячая замена
? Hot backup |
Не поддерживается |
|
Протокол HART
|
Поддерживается |
|
Разрешение (точность)
|
16 бит АЦП |
