Характеристики входов
| Количество каналов | 8 каналов (Дифференциальный), без изоляции между каналами |
| Индикация | 1 зелёный индикатор статуса шины G-Bus |
| Тип входного сигнала | 0 ~ 20 мА, 4 ~ 20 мА, -20 ~ 20 мА |
| Разрешение (точность) |
12 бит АЦП: 4.88 мкА/бит (для 0 ~ 20 мА), 3.91 мкА/бит (для 4 ~ 20 мА), 9.77 мкА/бит (для -20 ~ 20 мА) |
| Формат данных | 16-битное целое число (код АЦП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -40°С, 60°С |
| Входное сопротивление | 121.5 Ом |
| Время преобразования | 2.2 мс / все каналы |
| Калибровка | Не требуется |

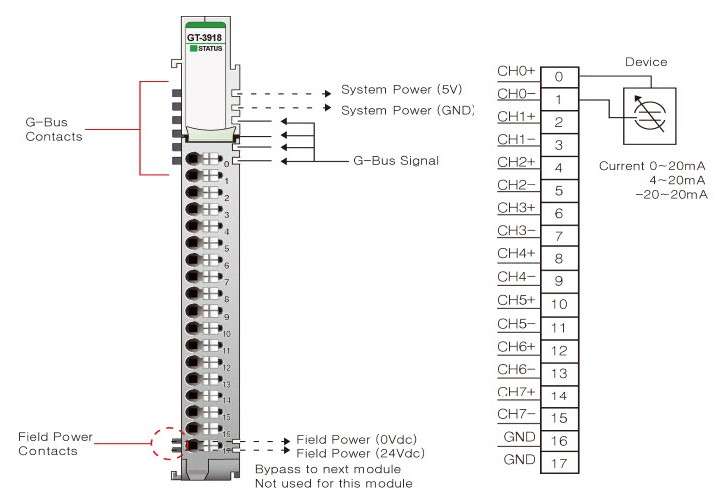

| Общие контакты | 2 контакта (AGND) |
Базовые характеристики
| Рассеиваемая мощность | 200 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
| Подключение | Макс. сечение проводов 0.75 мм2 (AWG 18) |
| Вес | 63 г |
| Габариты модуля | 12 мм x 109 мм x 70 мм |
Для покупки товара в нашем интернет-магазине выберите необходимый товар и добавьте его в корзину. В Корзине будет доступно два варианта оформления заказа: «Оформить заказ» или «Быстрый заказ».
Кнопка "Быстрый заказ" требует указания минимальных данных для оформления заказа. Достаточно указать ФИО, телефон и e-mail. Мы свяжемся с вами для подтверждения заказа и уточнения его условий (доставки, оплаты и т.д.). После подтверждения заказа вам будет отправлено информационное письмо, содержащее все данные по заказу, оплата, доставка и состав заказа.
Кнопка "Оформить заказ" позволяет сделать заказ без дополнительных звонков и разговоров. В этом режиме можно выбрать способ оплаты (онлайн-картой или по счету), вариант доставки (самовывоз, до терминала или до адреса), указать адрес доставки и дополнительные пожелания к заказу. Укажите на кого оформляется заказ, юридическое или физическое лицо, от этого зависят варианты способов оплаты.
|
Серия
|
Серия G |
|
Тип модуля
|
Аналоговый ввод |
|
Количество каналов
|
8 |
|
Диапазон измерений
|
4...20 мА, 0...20 мА, -20...20 мА |
|
Ток потребления, мА
|
200 |
|
Тип разъема
|
RTB 18 |
|
Тип подключения
|
2-проводное (диф.) |
|
Горячая замена
? Hot backup |
Не поддерживается |
|
Протокол HART
|
Не поддерживается |
|
Разрешение (точность)
|
12 бит АЦП |
