Артикул:

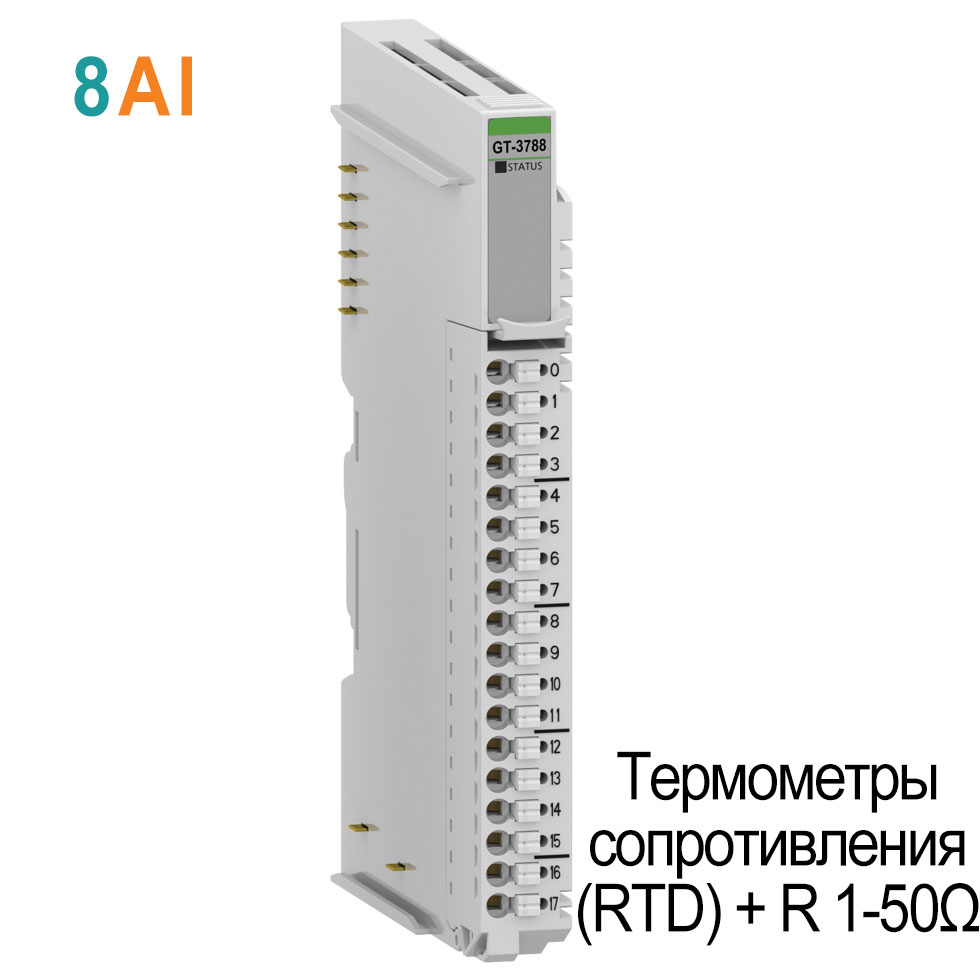

GT-3788
| Основные характеристики | |
| Модель | GT-3788 |
| Характеристики вводов | |
| Количество вводов | 8 каналов |
| Индикация | 1 зеленый светодиод статуса шины G-BUS |
| Типы датчиков | Термометры сопротивления |
| Термометры сопротивления | Диапазон измерения |
| PT50, PT100, PT200, PT500, PT1000 | -200~850°c |
| JPT50, JPT100, JPT200, JPT500, JPT1000 | -200~640°c |
| NI100, NI200, NI500,NI1000 | -60~250°c |
| NI120 | -80~260°c |
| Cu10,Cu100 | -100~260°c |
| NI1000LG | -50~120°c |
| Измерение сопротивления | Диапазон измерения |
| 1 Ом/бит | 0~4000 Ом |
| 100 мОм/бит | 0~2000 Ом |
| 10 мОм/бит | 0~327 Ом |
| 20 мОм/бит | 0~620 Ом |
| 50 мОм/бит | 0~1200 Ом |
| Ток возбуждения | ~ 0.5 мА |

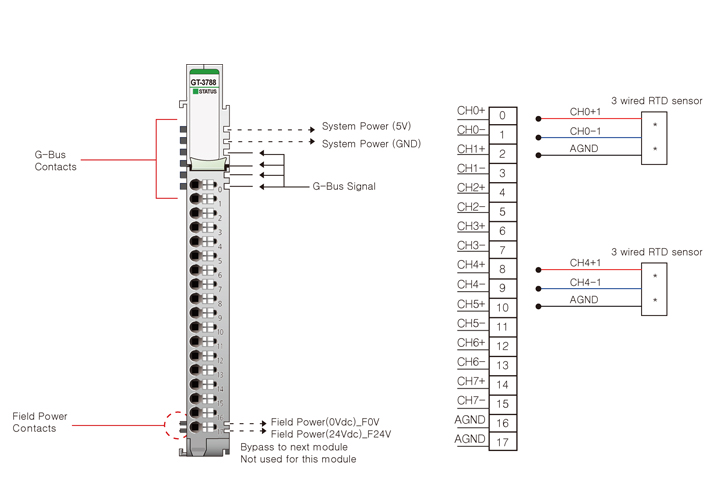

| Тип подключения | 3-проводное |
| Время преобразования | 110 мс, все каналы |
| Формат данных | 16-битное целое со знаком (используется дополнительный код) |
| Погрешность модуля | PT50, JPT50, NI100, NI120 : ±0.3% полной шкалы при температуре окружающей среды 25℃ |
| PT50, JPT50, NI100, NI120 : ±0.5% полной шкалы во всем диапазоне рабочих температур окружающей среды | |
| PT1000 : ±0.3℃ at 50~150℃ при температуре окружающей среды 25℃ | |
| PT1000 : ±0.5℃ at 50~150℃ во всем диапазоне рабочих температур окружающей среды | |
| PT1000 : ±0.5℃ at -200~250℃ при температуре окружающей среды 25℃ | |
| Cu10 : ±2% полной шкалы при температуре окружающей среды 25℃ | |
| Cu10 : ±4% полной шкалы во всем диапазоне рабочих температур окружающей среды | |
| Cu100 : ±0.3% полной шкалы при температуре окружающей среды 25℃ | |
| Cu100 : ±0.5% полной шкалы во всем диапазоне рабочих температур окружающей среды | |
| Для всех типов ввода: | |
| ±0.1% полной шкалы при температуре окружающей среды 25℃ | |
| ±0.3% полной шкалы во всем диапазоне рабочих температур окружающей среды | |
| Разрешение данных | Для термометра сопротивления: ±0.1℃ / F |
| Для измерения сопротивления : 1 Ом, 100 мОм, 10 мОм, 20 мОм, 50 мОм | |
| Калибровка | Не требуется |
| Диагностика | Обрыв на датчике или выход за пределы измерения приводит к результату преобразования 0x8000 (-32768) |
| Общие характеристики | |
| Потребление | Макс. 105 мА при 5.0 В DC |
| Гальваническая изоляция | Входы к логике: Да |
| Полевое питание: Не используется | |
| Полевое питание | Не используется, передается на следующий модуль |
| Сечение провода | Макс. 2.0 мм²(AWG 14) |
| Масса | 64 г. |
| Габариты (Ш х В х Г) | 12 x 109 x 70 мм |
| Параметры окружающей среды | |
| Рабочая температура | -40…+70 град.С |
| Рекомендуемая рабочая температура | -20…+60 град.С |
| Температура хранения | -40…+85 град.С |
| Относительная влажность | 5% ~95% без конденсации |
| Высота над уровнем моря | До 2000 м |
| Способ монтажа | DIN-рейка |
| Дополнительные эксплуатационные параметры | |
| Устойчивость к ударам | IEC 60068-2-27 : 2008 / 15 g, 11 мс |
| Вибростойкость | IEC 60068-2-6, 4g |
| Директива по промышленному загрязнению | EN 61000-6-4/A11: 2011 |
| Директива по электромагнитной совместимости | EN 61000-6-2: 2019 |
| Монтажное положение | Вертикальное или горизонтальное |
| Сертификация | ТР ТС 004/2011, 020/2011 |
