Характеристики входов
Количество каналов | 4 канала (Несимметричный, с общей землей), без изоляции между каналами |
Индикация | 4 зелёных индикатора статуса канала |
Тип входного сигнала | 0 ~ 20 мА, 4 ~ 20 мА |
Разрешение (точность) |
16 бит АЦП (включая знак): 0.61 мкА/бит (для 0 ~ 20 мА), 0.49 мкА/бит (для 4 ~ 20 мА) |
Формат данных | 16-битное целое число (код АЦП) |
Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -40°С, 70°С |
Входное сопротивление | 121.5 Ом |
Диагностика |
Диагностика отключения полевого питания: индикаторы статуса каналов мигают зелёным Значение входного сигнала < 0.5% (от верхней границы диапазона): индикатор соотв. канала не горит Значение входного сигнала > 0.5% (от верхней границы диапазона): индикатор соотв. канала горит зелёным Выход за пределы допустимого диапазона (< 3 мА для 4 ~ 20 мА): индикатор соотв. канала не горит |
Время преобразования | 0.7 мс / все каналы |
Калибровка | Не требуется |

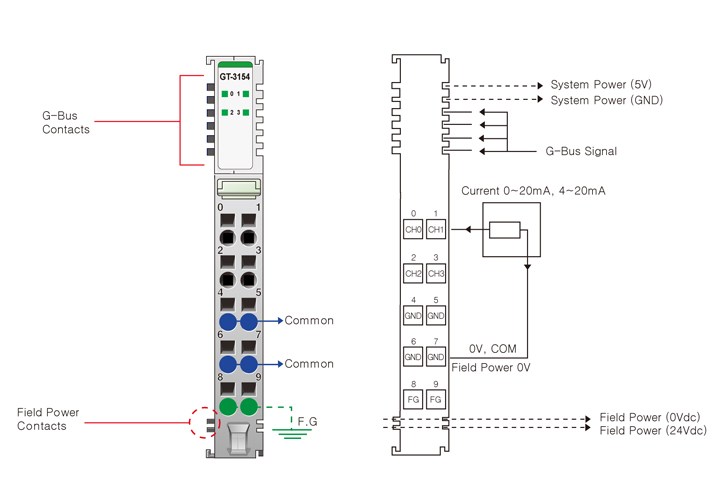

Общие контакты | 4 контакта (AGND) |
Базовые характеристики
Рассеиваемая мощность | 25 мА при 5 В DC |
Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 30 В DC Рассеиваемая мощность: 20 мА при 24 В DC |
Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
Вес | 58 г |
Габариты модуля | 12 мм x 99 мм x 70 мм |
Для покупки товара в нашем интернет-магазине выберите необходимый товар и добавьте его в корзину. В Корзине будет доступно два варианта оформления заказа: «Оформить заказ» или «Быстрый заказ».
Кнопка "Быстрый заказ" требует указания минимальных данных для оформления заказа. Достаточно указать ФИО, телефон и e-mail. Мы свяжемся с вами для подтверждения заказа и уточнения его условий (доставки, оплаты и т.д.). После подтверждения заказа вам будет отправлено информационное письмо, содержащее все данные по заказу, оплата, доставка и состав заказа.
Кнопка "Оформить заказ" позволяет сделать заказ без дополнительных звонков и разговоров. В этом режиме можно выбрать способ оплаты (онлайн-картой или по счету), вариант доставки (самовывоз, до терминала или до адреса), указать адрес доставки и дополнительные пожелания к заказу. Укажите на кого оформляется заказ, юридическое или физическое лицо, от этого зависят варианты способов оплаты.
Серия
|
Серия G |
Тип модуля
|
Аналоговый ввод |
Количество каналов
|
4 |
Диапазон измерений
|
4...20 мА, 0...20 мА |
Ток потребления, мА
|
25 |
Тип разъема
|
RTB 10 |
Тип подключения
|
2-проводное (несим.) |
Горячая замена
? Hot backup |
Не поддерживается |
Протокол HART
|
Не поддерживается |
Разрешение (точность)
|
16 бит АЦП |
