Артикул:
GN-9481
Программирование
| Среда программирования |
CoDeSys V3.5.11.3 до версии F/W 3.000 CoDeSys V3.5.17.3 для версий F/W 3.000 и выше |
| Память программ | 512 КБ |
| Память данных |
96 КБ Область памяти ввода: %IW0 ~ %IW2047 (2048 регистров) Область памяти вывода: %QW0 ~ %QW2047 (2048 регистров) Область памяти переменных: %MW0 ~ %MW8191 (8192 регистров) |
| Энергонезависимая память | 4 КБ (Retain : 2 КБ, Flag : 2 КБ) |
| Среда исполнения | Многозадачная |
| Языки программирования | IEC 61131-3 (LD, IL, ST, FBD, SFC) |
| OPC сервер | Не поддерживается |
| Онлайн-изменение | Не поддерживается |
| Исходные коды: Выгрузка/Загрузка | Не поддерживается |
| Передача файлов | Не поддерживается |
| Точки останова | Не поддерживается |
| Web-визуализация | Не поддерживается |
| Часы реального времени (RTC) | Энергонезависимость: < 15 дней. Точность: < 2 мин/месяц |
| Макс. кол-во задач | 10 |
| Макс. кол-во задач (Циклическая) | 10 |
| Макс. кол-во задач (Статус) | 10 |
| Производительность | 0,0270 мкс (10000 инструкций) |
Интерфейсы

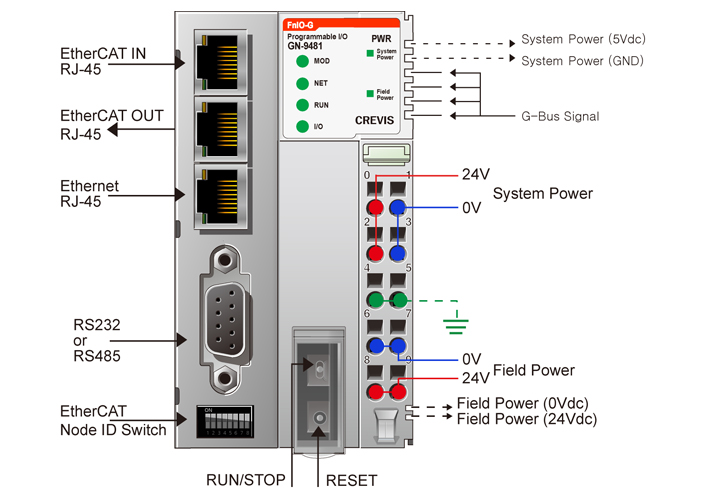

| Ethernet | |
|---|---|
| Тип адаптера | Master & Slave (Modbus TCP) |
| Скорость передачи данных | 10/100 Мб/с, Автоматическое согласование, Полный дуплекс |
| Коннектор | RJ-45 * 1 шт |
| Протоколы | Modbus TCP/UDP, SNTP, HTTP (Web-Визуализация, Web-сервер), DHCP/BOOTP, OPC сервер |
| Макс. кол-во узлов | Ограничено в соответствии со спецификацией Ethernet |
| Макс. число открытых сокетов | 24 (UDP: 8, TCP: 16, TCP_LISTEN: 10) |
| Modbus RTU | |
| Тип интерфейса | RS232/RS485 |
| Скорость передачи | 2400~115200 bps (По умолчанию: 115200 bps) |
| EtherCAT | |
| Тип адаптера | Slave |
| Скорость передачи данных | 100 Мб/с |
| Коннектор | RJ-45 * 2 шт |
| Макс. число EtherCAT пакетов |
RxPDO: 64 TxPDO: 64 |
| Макс. объем данных |
Модульная конфигурация: максимальный размер данных ограничивается в соответствии с объёмом данных модулей расширения. Немодульная конфигурация: 256 байт. |
| Протокол EtherCAT | EtherCAT Slave |
| Макс. кол-во узлов | 65535 |
Базовые характеристики
| Рассеиваемая мощность | 110 мА (номин.) при 24 В DC |
| Системное питание |
Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 15 ~ 32 В DC. Защита от напряжения обратной полярности |
| Полевое питание | Напряжение питания: 24 В DC (номин.). Макс. 32 В DC |
| Макс. ток цепей полевого питания | 10 A DC |
| Питание модулей расширения | 1.5 А при 5 В DC (встроенный источник питания) |
| Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
| Макс. число модулей расширения | 63 модуля |
| Объем данных в/в | Макс. 128 байт на модуль расширения |
| Вес | 167 г |
| Габариты модуля | 54 мм x 99 мм x 22 мм |
Сертификаты
Сертификат ТР ТС 020-004 CREVIS ООО КРЕВИС.pdf / PDF 13.14MB
Сертификат СИ 80690-20 Crevis.pdf / PDF 0.13MB
Описание типа СИ CREVIS.pdf / PDF 0.91MB
Сертификат СИ 80690-20 Crevis.pdf / PDF 0.13MB
Описание типа СИ CREVIS.pdf / PDF 0.91MB
CoDeSys
CODESYS_V3.5_Setup_SP11_Patch3_x32.zip / ZIP 1071.11MB
CODESYS_V3.5_Setup_SP11_Patch3_x64.zip / ZIP 1059.97MB
G-Series XML_rev2003_2021.rar / RAR 0.90MB
Библиотека примеров CBL (1.2.0.0) для CODESYS.rar / RAR 0.18MB
CODESYS_V3.5_Setup_SP11_Patch3_x64.zip / ZIP 1059.97MB
G-Series XML_rev2003_2021.rar / RAR 0.90MB
Библиотека примеров CBL (1.2.0.0) для CODESYS.rar / RAR 0.18MB
1/1
—
Серия
Серия G
Тип модуля
Промышленные контроллеры
Web-визуализация
Не поддерживается
Среда программирования
CoDeSys V3.5
Быстродействие
0,1440 мкс (10000 инструкций)
Память программ
512 Кбайт
Память данных
96 Кбайт
Энергонезависимая память
4 Кбайт
Ток потребления, мА
110
Тип разъема
3 x RJ-45
Количество подключаемых модулей
до 63 модулей
Протокол
EtherCAT, Modbus TCP
