Артикул:
GN-9371
Программирование
Среда программирования |
CoDeSys V3.5.11.3 до версии F/W 3.000 CoDeSys V3.5.17.3 для версий F/W 3.000 и выше |
Память программ | 512 КБ |
Память данных |
96 КБ Область памяти ввода: %IW0 ~ %IW2047 (2048 регистров) Область памяти вывода: %QW0 ~ %QW2047 (2048 регистров) Область памяти переменных: %MW0 ~ %MW8191 (8192 регистров) |
Энергонезависимая память | 4 КБ (Retain: 2 КБ, Flag: 2 КБ) |
Среда исполнения | Многозадачная |
Языки программирования | IEC 61131-3 (LD, IL, ST, FBD, SFC) |
OPC сервер | Не поддерживается |
Онлайн-изменение | Не поддерживается |
Исходные коды: Выгрузка/Загрузка | Не поддерживается |
Передача файлов | Не поддерживается |
Точки останова | Не поддерживается |
Web-визуализация | Не поддерживается |
Часы реального времени (RTC) | Энергонезависимость: < 15 дней. Точность: < 2 мин/месяц |
Макс. кол-во задач | 10 |
Макс. кол-во задач (Циклическая) | 10 |
Макс. кол-во задач (Статус) | 10 |
Производительность | 0,0270 мкс (10000 инструкций) |
Базовые характеристики
Рассеиваемая мощность | 110 мА (номин.) при 24 В DC |

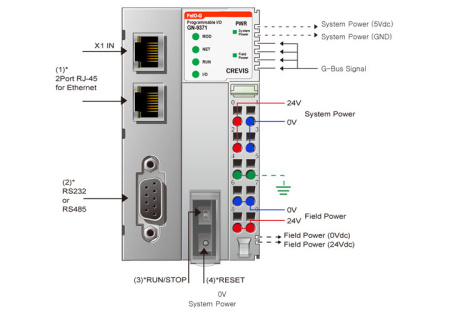

Системное питание |
Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 15 ~ 30 В DC. Защита от напряжения обратной полярности |
Полевое питание | Напряжение питания: 24 В DC (номин.). Макс. 32 В DC |
Макс. ток цепей полевого питания | 10 A DC |
Питание модулей расширения | 1.5 А при 5 В DC (встроенный источник питания) |
Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
Макс. число модулей расширения | 10 модулей |
Объем данных в/в | Макс. 128 байт на модуль расширения |
Вес | 167 г |
Габариты модуля | 54 мм x 99 мм x 70 мм |
Сертификаты
Сертификат ТР ТС 020-004 CREVIS ООО КРЕВИС.pdf / PDF 12.53MB
Сертификат СИ 80690-20 Crevis.pdf / PDF 127.13KB
Описание типа СИ CREVIS.pdf / PDF 891.06KB
Сертификат СИ 80690-20 Crevis.pdf / PDF 127.13KB
Описание типа СИ CREVIS.pdf / PDF 891.06KB
CoDeSys
CODESYS_V3.5_Setup_SP11_Patch3_x32.zip / ZIP 1021.49MB
CODESYS_V3.5_Setup_SP11_Patch3_x64.zip / ZIP 1010.86MB
CODESYS_3.5_SP_17_Patch_3_x32.zip / ZIP 1.89GB
CODESYS_3.5_SP_17_Patch_3_x64.zip / ZIP 1.92GB
Библиотека примеров CBL (1.2.0.0) для CODESYS.rar / RAR 176.27KB
CODESYS_V3.5_Setup_SP11_Patch3_x64.zip / ZIP 1010.86MB
CODESYS_3.5_SP_17_Patch_3_x32.zip / ZIP 1.89GB
CODESYS_3.5_SP_17_Patch_3_x64.zip / ZIP 1.92GB
Библиотека примеров CBL (1.2.0.0) для CODESYS.rar / RAR 176.27KB
Серия
|
Серия G |
Тип модуля
|
Промышленные контроллеры |
Web-визуализация
|
Не поддерживается |
Среда программирования
|
CoDeSys V3.5 |
Быстродействие
|
0,1440 мкс (10000 инструкций) |
Память программ
|
512 Кбайт |
Память данных
|
96 Кбайт |
Энергонезависимая память
|
4 Кбайт |
Ток потребления, мА
|
110 |
Тип разъема
|
2 x RJ-45 |
Количество подключаемых модулей
|
до 63 модулей |
Протокол
|
Modbus TCP |
