Артикул:
WGS-4215-8P2X
| Аппаратные характеристики | |

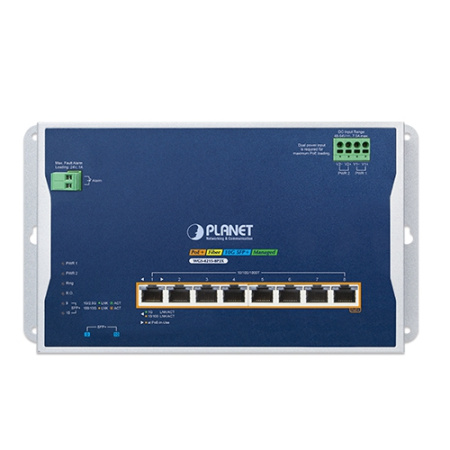

| Медные порты | 8 портов RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X (порты с 1 по 8) |
| Порты PoE | 8 портов PoE+ 802.3at (с 1 по 8) |

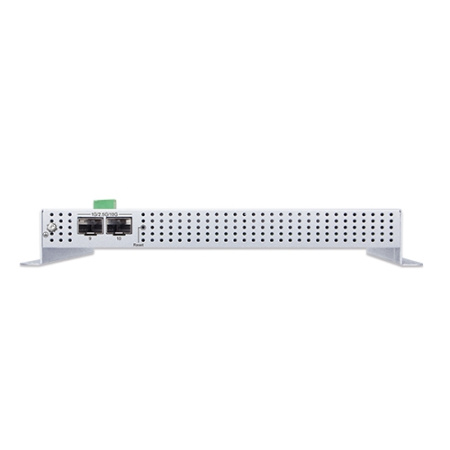

| Слоты SFP+ | 2 слота SFP+ 100/1G/2.5G/10GBASE-X (с 9 по 10) |
| Кнопка сброса |
< 5 сек: Системный перезапуск > 5 сек: Заводской сброс |
| Разъемы |
Съемный 4-контактный клеммник питания: контакты 1/2 - питание 1 (V+ и V- соответственно) контакты 3/4 - питание 2 (V+ и V- соответственно) Съемный 2-контактный клеммник аварийного реле: контакты аварийного реле |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Корпус | Металлический IP30 |

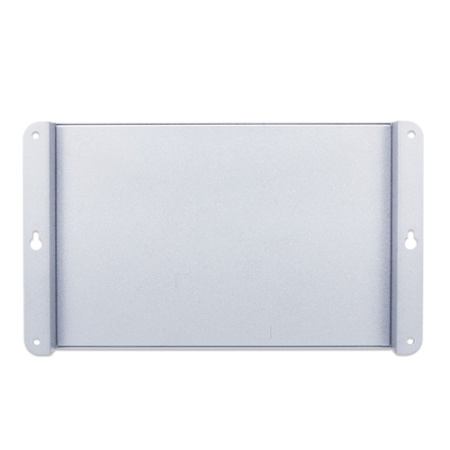

| Способ монтажа | На панель/стену, на магнитное крепление или на DIN-рейку |
| Габариты (Ш x Г x В) | 245 x 36 x 140 мм |
| Масса | 914 г |
| Питание | Двойное с резервированием 48~54 В DC (для использования функций PoE рекомендуется питание напряжением > 52 В DC), для максимальной выходной мощности необходимо питание от 2-х источников |
| Потребление |
Система - 15.7 Вт Полная нагрузка с PoE - 344.3 |
| Защита от статического разряда | 6 кВ |
| Светодиодная индикация |
Системные: PWR1 (зеленый) PWR2 (зеленый) Ring (зеленый) Ring Owner (зеленый) Порты RJ45 10/100/1000BASE-T с PoE (с 1 по 8): 100/1000 LNK/ACT (зеленый), 10/100 LNK/ACT (желтый) 802.3af/at PoE-in-Use (желтый) Слоты SFP+ 100/1G/2.5G/10GBASE-X (с 9 по 10): 1G/2.5G LNK/ACT (зеленый) 10G LNK/ACT (желтый) |
| Сетевые характеристики | |
| Управляемый | Да |
| Уровень управления | L2+ |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 56 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 41.67 Мпак/с |
| Таблица адресов | 16K записей, автоматическое изучение адресов и удаление устаревших записей |
| Буфер данных | 12 Мбит |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Jumbo-кадр | 12 КБ |
| Функции PoE | |
| Стандарт PoE | IEEE 802.3af/802.3at, источник питания (PSE) |
| Тип источника PoE | Оконечный, режимы Force и Legacy |
| Выходная мощность PoE |
Режим стандартного оконечного устройства - 36 Вт при 54 В DC Режим Force mode - 36 Вт при 54 В DC Режим Legacy - 36 Вт при 54 В DC |
| Назначение пинов | 1/2(+), 3/6(-) |
|
Суммарная мощность PoE (бюджет PoE) |
При питании от одного источника - 180 Вт При питании от двух источников - 288 Вт При питании от двух источников напряжение источников должно быть одинаковым |
| Число питаемых устройств 802.3at | 8 |
| Управление PoE | |
| Расширенные режимы работы PoE |
Системное администрирование PoE Режим потребления/распределения Отсечка по температуре |
| Улучшенный режим PoE | Стандартный/Совместимый/Форсированный |
| Обнаружение активности потребителей | Да |
| Переподача питания на потребители по расписанию | Ежедневно или по заданному расписанию |
| Расписание включения питания | 4 профиля включения |
| Режим усиления питания (для увеличения длины сегмента) | Да, до 250 м |
| Функции L2 | |
| Отзеркаливание портов |
TX/RX/оба направления Многие-к-одному До 4 сессий |
| VLAN |
Тегированная VLAN в соответствии с IEEE 802.1Q Туннели Q-in-Q в соответствии с IEEE 802.1ad (стекирование VLAN) Голосовая VLAN Приватная VLAN (защищенный порт) Протокольная VLAN GVRP Управляющая VLAN До 256 VLAN, до 4094 идентификаторов VLAN |
| Агрегирование каналов |
Статические магистральные группы и LACP IEEE 802.3ad До 8 магистральных групп, 8 портов в группе |
| Протоколы связующего дерева (STP) |
STP IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s Отслеживание, пересылка и фильтрация BPDU |
| Отслеживание IGMP |
Отслеживание IPv4 IGMP (v2/v3) Режим запросов IGMP До 256 многоадресных групп |
| Отслеживание MLD |
Отслеживание IPv6 MLD (v1/v2) До 256 многоадресных групп |
| QoS |
Назначение 8 идентификаторов для 8 уровней приоритета - Номер порта - Приоритет по 802.1p - Префиксs DSCP/IP в пакете IPv4/IPv6 Классификация трафика по трогому приоритету или WRR Ограничение полосы пропускания каждого порта по входу/выходу |
| Протоколы кольцевого резервирования |
ERPS по стандарту ITU-T G.8032 Время восстановления менее 450 мс |
| Функции кибербезопасности | |
| Список управления доступом |
На базе IPv4/IPv6 На базе MAC-адресов До 256 записей |
| Функция Port Security |
Встроенный клиент RADIUS для взаимодействия с серверами RADIUS Аутентификация пользователя по RADIUS/TACACS+ |
| Защита MAC-адресов |
Привязка IP к MAC для каждого порта Фильтр MAC-адресов Статические MAC-адреса (до 256 адресов) |
| Расширенные функции безопасности |
Отслеживание DHCP и DHCP Option82 Отслеживание, пересылка и фильтрация BPDU Предотвращение DoS-атак Проверка ARP Защита источника IP |
| Функции L3 | |
| Интерфейсы IP | До 64 интерфейсов VLAN |
| Таблица маршрутов | Макс. 32 маршрутов |
| Протоколы маршрутизации | Аппаратная статическая маршрутизация IPv4/IPv6 |
| Функции управления | |
| Базовые интерфейсы упраления |
Веб-интерфейс Telnet SNMP v1, v2c |
| Защищенные интерфейсы управления | SSHv2, TLSv1.2, SNMP v3 |
| Системные функции |
Обновление прошивки по HTTP/TFTP через Ethernet Загрузка и выгрузка конфигурации по HTTP/TFTP Протокол LLDP SNTP Утилита Planet Smart Discovery ПО PLANET NMS, NMSViewerPro и CloudViewerPro |
| Обработка событий |
Локальный/удаленный обмен по протоколу Syslog Системный журнал |
| Стандарт ONVIF |
Изучение устройств ONVIF Мониторинг устройств ONVIF Построение карты этажа |
|
Базы данных SNMP (SNMP MIBs) |
RFC 1213 MIB-II RFC 1215 Generic Traps RFC 1493 Bridge MIB RFC 2674 Bridge MIB Extensions RFC 2737 Entity MIB (Version 2) RFC 2819 RMON (1, 2, 3, 9) RFC 2863 Interface Group MIB RFC 3635 Ethernet-like MIB RFC 3621 Power Ethernet MIB |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000BASE-T IEEE802.3ae 10Gb/s Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.3ad Port Trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN Tagging IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3az for Energy-Efficient Ethernet RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 ITU-T G.8032 ERPS Ring |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
