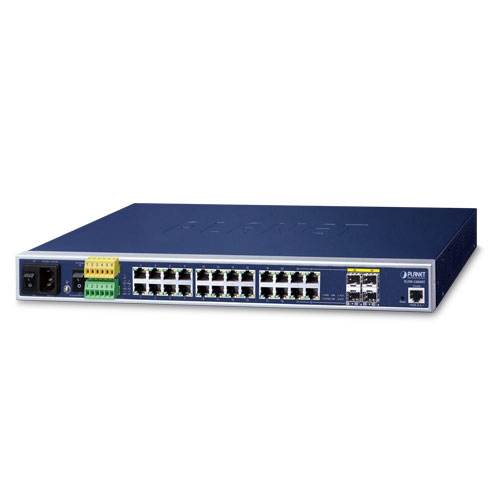

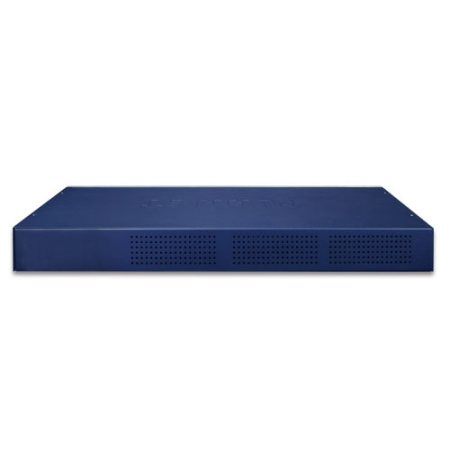

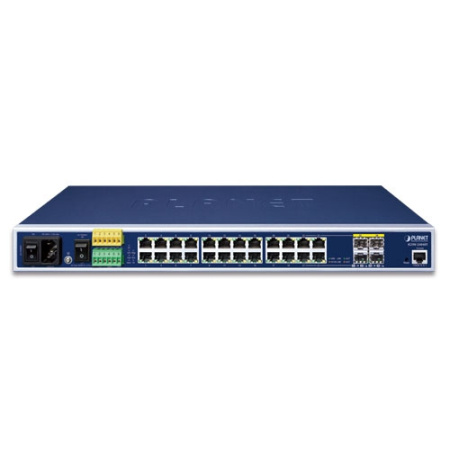

Артикул:
IGSW-24040T-EU
| Аппаратные характеристики | |
| Версия аппаратного обеспечения | 4 |
| Медные порты | 24 портов RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X |
| Слоты SFP |
4 слота SFP 100/1000BASE-X (с 21 по 24) в комбинации с медными портами (с 21 по 24) Поддержка трансиверов 100 и 1000 Мбит/с и DDM |
| Консольный порт | 1 последовательный порт RS-232-to-RJ45 (115200, 8, N, 1) |
| SDRAM | 128 МБ |
| Flash-память | 64 МБ |
| Кнопка сброса |
< 5 сек: Системный перезапуск > 5 сек: Заводской сброс |
| Разъемы |
Съемный 6-контактный клеммник 6-pin питания: Контакты 1/2 - Питание 1, контакты 3/4 - Авария, контакты 5/6 - Питание 2 Съемный 6-контактный клеммник DI/DO: Контакты 1/2 - DI 1 и 2, контакты 3/4 - DO 1 и 2, контакты 5/6 - GND |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Габариты (Ш x Г x В) | 444 x 200 x 44.2 мм, 19" стойка, высота в стойке 1U |
| Масса | 2.788 кг |
| Питание AC | 100~240 В AC, 50/60 Гц |
| Питание DC | 36~60 В DC |
| Потребление | 19.7 Вт |
| Защита от статического разряда | 6 кВ |
| Защита от импульсного перенапряжения | 6 кВ |
| Корпус | Металлический |
| Светодиодная индикация |
Системные: AC (зеленый), DC1 (зеленый), DC2 (зеленый), Fault (красный), Ring (зеленый), R.O. (зеленый), DI/DO (красный) Порты RJ45 10/100/100T (с 1 по 24): 1000 Мбит/с LNK/ACT (зеленый) 10/100 Мбит/с LNK/ACT (желтый) Слоты SFP 100/1000 Мбит/с (комбо с 21 по 24): 1000 Мбит/с LNK/ACT (зеленый) 100 Мбит/с LNK/ACT (желтый) |
| Сетевые характеристики | |
| Управляемый | Да |
| Уровень управления | L2+ |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 48 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 35.71 Мпак/с |
| Таблица адресов | 8K записей, автоматическое изучение адресов и удаление устаревших записей |
| Буфер данных | 4 Мбит |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Jumbo-кадр | 9 КБ |
| Функции L2 | |
| Конфигурация портов |
Включить/отключить порт Автосогласование 10/100/1000 Мбит/с, выбор полнодуплексного или полудуплексного режима Включить/отключить управление потоком |
| Статус портов |
Отображение для каждого порта: Скорости в дуплексном режиме Статуса соединения Статуса управления потоком Статуса автосогласования Статуса магистральных групп |
| Отзеркаливание портов |
TX/RX/оба направления Многие-к-одному |
| VLAN |
Тегированная VLAN в соответствии с IEEE 802.1Q Туннели Q-in-Q (стекирование VLAN) Приватная VLAN (PVE) VLAN на базе MAC-адресов Голосовая VLAN Протокольная VLAN VLAN по маске подсети MVR (многоадресная регистрация VLAN) Управляющая VLAN До 4K VLAN, до 4095 идентификаторов VLAN |
| Агрегирование каналов |
Статические магистральные группы и LACP IEEE 802.3ad До 12 магистральных групп, 8 портов в группе |
| Протоколы связующего дерева (STP) |
STP IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s |
| Отслеживание IGMP |
Отслеживание IPv4 IGMP (v1/v2/v3) Режим запросов IGMP До 255 многоадресных групп |
| Отслеживание MLD |
Отслеживание IPv6 MLD (v1/v2) Режим запросов MLD До 255 многоадресных групп |
| Управление полосой пропускания |
Для каждого порта ограничение скорости передачи: Входной - 100 Кбит/с..1000 Мбит/с Выходной - 100 Кбит/с..1000 Мбит/с |
| QoS |
Назначение 8 идентификаторов для 8 уровней приоритета - Номер порта - Приоритет по 802.1p - Тег VLAN по 802.1Q - Префиксs DSCP/IP в пакете IPv4/IPv6 Классификация трафика по трогому приоритету или WRR |
| Протоколы кольцевого резервирования |
Поддержка протокола ERPS в соответствии с ITU-T G.8032 Поддержка главного и подчиненного колец Время восстановления < 10 мс для 3 устройств Время восстановления < 50 мс для 16 устройств |
| Синхронизация по времени |
IEEE 1588v2 PTP (протокол точного времени) "Прозрачные часы" peer-to-peer "Прозрачные часы" end-to-end |
| Функции кибербезопасности | |
| Список управления доступом |
На базе IPv4/IPv6 На базе MAC-адресов До 256 записей |
| Функция Port Security |
Аутентификация на портах по IEEE 802.1X Встроенный клиент RADIUS для взаимодействия с серверами RADIUS Аутентификация пользователя по RADIUS/TACACS+ |
| Защита MAC-адресов |
Привязка IP к MAC для каждого порта Фильтр MAC-адресов Статические MAC-адреса |
| Расширенные функции безопасности |
Отслеживание DHCP и DHCP Option82 Отслеживание, пересылка и фильтрация BPDU Предотвращение DoS-атак Проверка ARP Защита источника IP |
| Функции L3 | |
| Интерфейсы IP | Макс. 8 интерфейсов VLAN |
| Таблица маршрутов | Макс. 32 маршрута |
| Протоколы маршрутизации |
Программная статическая маршрутизация IPv4 Программная статическая маршрутизация IPv6 |
| Функции управления | |
| Базовые интерфейсы упраления |
Консоль Telnet Веб-интерфейс SNMP v1, v2c |
| Защищенные интерфейсы управления | SSHv2, TLSv1.2, SNMP v3 |
| Системные функции |
Обновление прошивки по HTTP/TFTP через Ethernet Протокол LLDP SNTP Утилита Planet Smart Discovery ПО PLANET NMS System/CloudViewer |
| Обработка событий |
Локальный/удаленный обмен по протоколу Syslog Системный журнал |
|
Базы данных SNMP (SNMP MIBs) |
RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Group 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Сетевые стандарты |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 1588v2 RFC 768 UDP RFC 783 TFTP RFC 793 TCP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP version 1 RFC 2236 IGMP version 2 RFC 3376 IGMP version 3 RFC 2710 MLD version 1 RFC 3810 MLD version 2 ITU G.8032 ERPS Ring |
| Условия окружающей среды | |
| Рабочие |
Температура: -10 ~ 60 °C при питании AC -40 ~ 75 °C при питании DC Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 80 °C Относительная влажность: 5 ~ 95% (без конденсации) |
