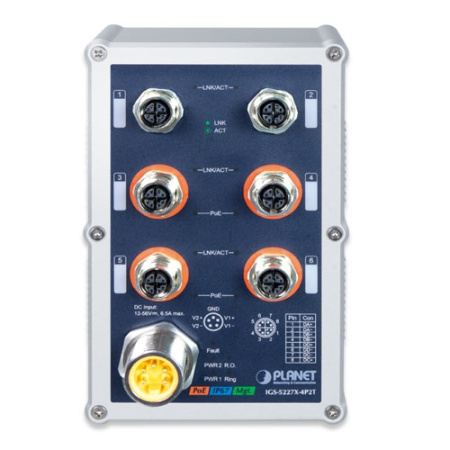

Артикул:
IGS-5227X-4P2T
| Аппаратные характеристики | |
| Медные порты M12, 8-пиновый разъем с X-кодировкой | 6 портов 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X (порты с 1 по 6) |
| Порты PoE | 4 порта PoE+ 802.3at (с 3 по 6) |
| Габариты (Ш x Г x В) | 103 x 53 x 163 мм |
| Масса | 1151 г |
| Корпус | Алюминиевый IP67 |
| Потребление |
Система Питание 12В DC: 6.7 Вт Питание 18В DC: 6.3 Вт Питание 56В DC: 6.7 Вт Полная нагрузка Питание 12В DC: 72 Вт Питание 18В DC: 98 Вт Питание 56В DC: 136 Вт |

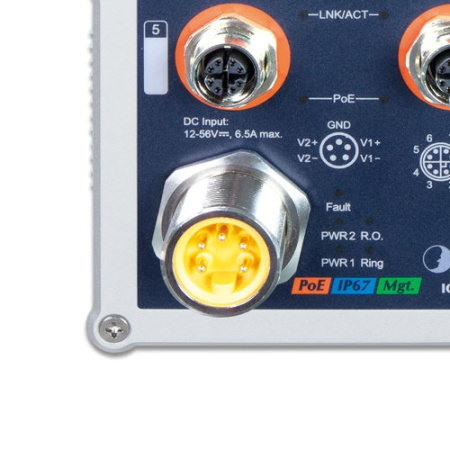

| Разъем питания | 1 разъем M23, 5-пиновый, с A-кодировкой |
| Количество источников питания | 2 |
| Напряжение питания | 12~56 В DC |
| Защита от электростатического разряда | 6 кВ |
| Светодиодная индикация |
Системные: PWR 1 (зеленый) PWR 2 (зеленый) Alarm (красный) Ring (зеленый) Ring Owner (зеленый) Порты M12 без PoE 10/100/1000BASE-T (с 1 по 2): LNK/ACT (зеленый) Порты M12 с PoE 10/100/1000BASE-T (с 3 по 6): LNK/ACT (зеленый), PoE-in-Use (желтый) |
| Сетевые характеристики | |
| Управляемый | Да |
| Уровень управления | L2+ |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 12 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 8.9 Мпак/с |
| Таблица адресов | 8K записей, автоматическое изучение адресов и удаление устаревших записей |
| Буфер данных | 4 Мбит |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Jumbo-кадр | 9 КБ |
| Функции PoE | |
| Стандарт PoE | IEEE 802.3at PoE+, источник питания (PSE) |
| Тип источника PoE | Оконечный |
| Выходная мощность PoE |
Стандарт IEEE 802.3af - 15.4 Вт при 54 В DC Стандарт IEEE 802.3at - 36 Вт при 54 В DC |
| Назначение пинов | 1/2(+), 3/6(-) |
|
Суммарная мощность PoE (бюджет PoE) |
При напряжении питания 12~17 В DC - макс. 60 Вт При напряжении питания 18~47 В DC - макс. 90 Вт При напряжении питания 48~56 В DC - макс. 144 Вт |
| Количество подключаемых PoE-приемников |
Мощностью до 7 Вт - 4 устройства Мощностью до 15.4 Вт - 4 устройства Мощностью до 30.8 Вт - 4 устройства |
| Управляющие функции PoE | |
| Управление PoE |
Контроль исправности потребителей (PD Alive Check) Переподача питания на потребители по расписанию Включение питания по расписанию Мониторинг использования Расширенный режим с передачей питания на 250 м |
| Улучшенный режим PoE | Стандартный/Совместимый/Форсированный |
| Обнаружение активности потребителей | Да |
| Переподача питания на потребители по расписанию | Ежедневно или по заданному расписанию |
| Расписание включения питания | 4 профиля включения |
| Режим усиления питания (для увеличения длины сегмента) | Да, до 250 м |
| Функции L2 | |
| Конфигурация портов |
Включить/отключить порт Автосогласование 10/100/1000 Мбит/с, выбор полнодуплексного или полудуплексного режима Включить/отключить управление потоком Управление энергосбережением |
| Статус портов |
Отображение для каждого порта: Скорости в дуплексном режиме Статуса соединения Статуса управления потоком Статуса автосогласования Статус магистрали |
| Отзеркаливание портов |
TX/RX/оба направления Многие-к-одному |
| VLAN |
Тегированная VLAN в соответствии с IEEE 802.1Q Туннели Q-in-Q в соответствии с IEEE 802.1ad (стекирование VLAN) Голосовая VLAN VLAN на базе MAC-адресов Протокольная VLAN Преобразование тегов VLAN Приватная VLAN (защищенный порт) GVRP MVR (многоадресная регистрация VLAN) До 4K VLAN, до 4094 идентификаторов VLAN |
| Агрегирование каналов |
Статические магистральные группы и LACP IEEE 802.3ad 3 магистральные группы, 2 порта в группе |
| Протоколы связующего дерева (STP) |
STP IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s Отслеживание, пересылка и фильтрация BPDU |
| Отслеживание IGMP |
Отслеживание IPv4 IGMP (v1/v2/v3) Режим запросов IGMP До 255 многоадресных групп |
| Отслеживание MLD |
Отслеживание IPv6 MLD (v1/v2) Режим запросов MLD До 255 многоадресных групп |
| Ограничение полосы пропускания |
Для каждого порта Вход: 500 кбит/с ~ 1000 Мбит/с Выход: 500 кбит/с ~ 1000 Мбит/с |
| Протоколы кольцевого резервирования | Поддержка ERPS в соответствии с ITU-T G.8032 |
| QoS |
Назначение 8 идентификаторов для 8 уровней приоритета - Номер порта - Приоритет по 802.1p - Тег VLAN по 802.1Q - Префиксs DSCP/IP в пакете IPv4/IPv6 Классификация трафика по трогому приоритету или WRR |
| Функции кибербезопасности | |
| Список управления доступом (ACL) |
ACL на базе: MAC-адреса IP-адреса |
| Функции безопасности |
Функция "Port security" Защита источника IP-адреса Динамическая проверка ARP Авторизация в командной строке по уровню пользователя Статические MAC-адреса |
| AAA |
Встроенный клиент RADIUS Встроенный клиент TACACS+ |
| Управление сетевым доступом |
Управление сетевым доступом по портам в соответствии с IEEE 802.1x Управление сетевым доступом по MAC-адресам Локальная аутентификация и аутентификация серез RADIUS |
| Функции L3 | |
| Интерфейсы IP | До 8 интерфейсов VLAN |
| Таблица маршрутов | Макс. 32 маршрутов |
| Протоколы маршрутизации | Программная статическая маршрутизация IPv4/IPv6 |
| Функции управления | |
| Базовые интерфейсы упраления |
Веб-интерфейс Telnet SNMP v1, v2c |
| Защищенные интерфейсы управления | SSHv2, TLSv1.2, SNMP v3 |
| Системные функции |
Обновление прошивки по HTTP/TFTP через Ethernet Загрузка и выгрузка конфигурации по HTTP/TFTP Протокол LLDP NTP Утилита Planet Smart Discovery |
| Обработка событий |
Локальный/удаленный обмен по протоколу Syslog Системный журнал SMTP |
| Стандарт ONVIF |
Изучение устройств ONVIF Мониторинг устройств ONVIF Построение карты этажа |
|
Базы данных SNMP (SNMP MIBs) |
RFC 1213 MIB-II RFC 2863 IF-MIB RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2737 Entity MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2618 RADIUS Client MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB Power over Ethernet MIB |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) Тестирование на применение в ЖД транспорте: IEC 61373, EN 50155 (удары) IEC 61373, EN 50155 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 10BASE-T; IEEE 802.3u 100BASE-TX; IEEE 802.3ab Gigabit 1000T IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) IEEE 1588 PTPv2 RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1; RFC 2236 IGMP v2; RFC 3376 IGMP version 3 RFC 2710 MLD version 1; RFC 3810 MLD version 2 ITU-T G.8032 ERPS Ring |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 70 °C Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 85 °C Относительная влажность: 5 ~ 95% (без конденсации) |
