Артикул:
IGS-1020PTF
| Аппаратные характеристики | |
| Медные порты | 8 портов RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X (порты с 1 по 8) |
| Порты PoE | 8 портов PoE 802.3at/af (с 1 по 8) |
| Слоты SFP |
2 слота SFP 1000BASE-SX/LX/BX SFP (порты 9 и 10) Совместимость с трансиверами 100BASE-FX |
| Разъемы |

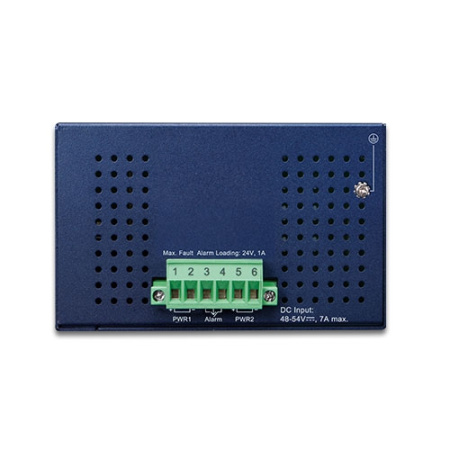

Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| DIP-переключатель | Режимы Standard/Extend (только для портов с 5 по 8) |
| Питание | Двойное с резервированием 48~54 В DC |
| Потребление |
Система - 5.6 Вт Полная нагрузка без PoE - 7.28 Вт Полная нагрузка с PoE - 265.1 Вт |
| Габариты (Ш x Г x В) | 66 x 107 x 152 мм |
| Масса | 837 г |
| Корпус | Металлический IP30 |
| Способ монтажа | На DIN-рейку, петля для монажа на панель/стену |
| Защита от статического разряда | 6 кВ |
| Светодиодная индикация |
Системные: P1 (зеленый) P2 (зеленый) Alarm (красный) Порты RJ45 с PoE 10/100/1000BASE-T (с 1 по 8): LNK/ACT (зеленый) PoE-in-use (желтый) Слоты SFP 100/1000BASE-X (с 9 по 10): 1000 LNK/ACT (зеленый) 100/1000 LNK/ACT (желтый) Индикация использования PoE: 60W, 120W, 180W, 240W (желтый) |
| Сетевые характеристики | |
| Управляемый | Нет |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 20 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 14.8 Мпак/с |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Таблица MAC-адресов | 8K записей |
| Буфер данных | 4 Мбит |
| Jumbo-кадр | 9 КБ |
| Функции PoE | |
| Стандарт PoE | IEEE 802.3af/802.3at, источник питания (PSE) |
| Тип источника PoE | Оконечный |
| Выходная мощность PoE | 54 В DC, Макс. 30 Вт / порт |
| Назначение пинов | 1/2(+), 3/6(-) |
|
Суммарная мощность PoE (бюджет PoE) |
240 Вт |
| Число питаемых устройств стандарта 802.3af | 8 |
| Число питаемых устройств стандарта 802.3at | 8 |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3z Gigabit Ethernet over Fiber Optic IEEE 802.3az Energy Efficient Ethernet (EEE) IEEE 802.3at Power over Ethernet Plus IEEE 802.3af Power over Ethernet |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 85 °C Относительная влажность: 5 ~ 95% (без конденсации) |
