Артикул:
IGS-1000-8UP4X
| Аппаратные характеристики | |
| Медные порты | 8 портов RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X (порты с 1 по 8) |
| Порты PoE | 8 порта PoE 802.3bt (с 1 по 8), совместимость с 802.3at |
| Слоты SFP+ |
4 слота SFP+ 10GBASE-X (порты с 9 по 12) Совместимость с трансиверами SFP 1000BASE-X и 2500BASE-X |
| Разъемы |

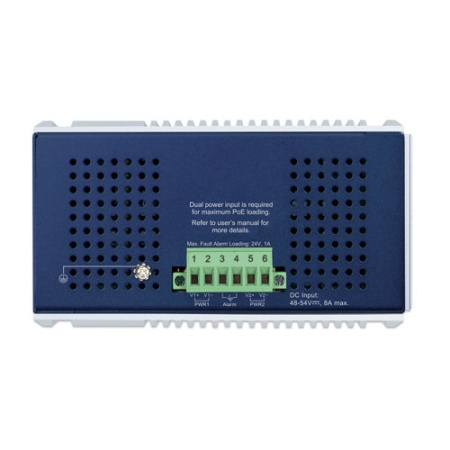

Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Питание | Двойное с резервированием 48~54 В DC с защитой от неправильной полярности |
| Потребление |
Система - 8.69 Вт Полная нагрузка с PoE - 387.2 Вт |
| Габариты (Ш x Г x В) | 76 x 135 x 152 мм |
| Масса | 1352 г |
| Корпус | Металлический IP30 |
| Способ монтажа | На DIN-рейку, петля для монажа на панель/стену |
| Защита от статического разряда | 6 кВ |

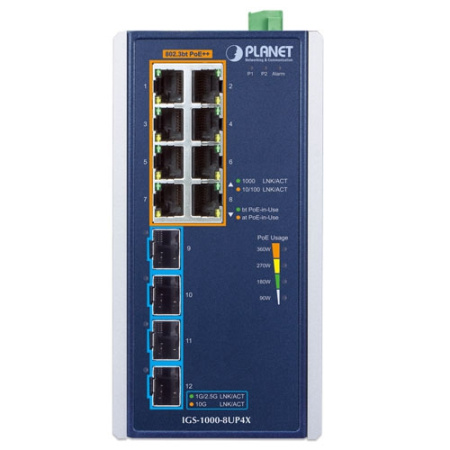

| Светодиодная индикация |
Системные: P1 (зеленый) P2 (зеленый) Alarm (красный) Порты RJ45 с PoE 10/100/1000BASE-T (с 1 по 8): 1000 LNK/ACT (зеленый) 10/100 LNK/ACT (желтый) 802.3bt PoE-in-Use (зеленый) 802.3at PoE-in-Use (желтый) Слоты SFP 100/1G/2.5G/10GBASE-X (с 9 по 12): 1G/2.5G LNK/ACT (зеленый) 10G LNK/ACT (желтый) Индикация использования PoE: 90W, 120W, 240W, 360W (желтый) |
| Сетевые характеристики | |
| Управляемый | Нет |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 96 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 71.43 Мпак/с |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Таблица MAC-адресов | 16K записей |
| Буфер данных | 12 Мбит |
| Jumbo-кадр | 12 КБ |
| Функции PoE | |
| Стандарт PoE |
IEEE 802.3bt, источник питания (PSE) Обратная совместимость с 802.3at |
| Тип источника PoE |
802.3bt Оконечный Промежуточный |
| Выходная мощность PoE | Макс. 95 Вт/порт |
| Назначение пинов |
Режим оконечного источника: 1/2(-), 3/6(+) Режим промежуточного источника: 4/5(+), 7/8(-) Режим 802.3bt: 1/2(-), 3/6(+),4/5(+), 7/8(-) |
|
Суммарная мощность PoE (бюджет PoE) |
При питании от 1 источника - макс. 240 Вт. При питании от 2 источников - макс. 360 Вт. При питании от 2 источников напряжение у обоих источников должно быть одинаковое |
| Число питаемых устройств 30 Вт | 8 |
| Число питаемых устройств 60 Вт | 8 |
| Число питаемых устройств 90 Вт | 6 |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3z Gigabit SX/LX IEEE 802.3ae 10 Gigabit Ethernet IEEE 802.3x Full-Duplex Flow Control IEEE 802.3bt Power over Ethernet Plus Plus PSE IEEE 802.3at Power over Ethernet Plus PSE IEEE 802.3af Power over Ethernet Plus IEEE 802.1p Class of Service |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 90% (без конденсации) |
| Хранения |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 90% (без конденсации) |
