Артикул:
IGS-1000-4UP2X
| Аппаратные характеристики | |
| Медные порты | 4 порта RJ45 10/100/1000/2500BASE-T, автосогласование, auto-MDI/MDI-X (порты с 1 по 4) |
| Порты PoE | 4 порта PoE 802.3bt (с 1 по 4), совместимость с 802.3at |
| Слоты SFP+ |
2 слота SFP+ 10GBASE-X (порты 5 и 6) Совместимость с трансиверами SFP 100BASE-FX, 1000BASE-X и 2500BASE-X |
| Разъемы |

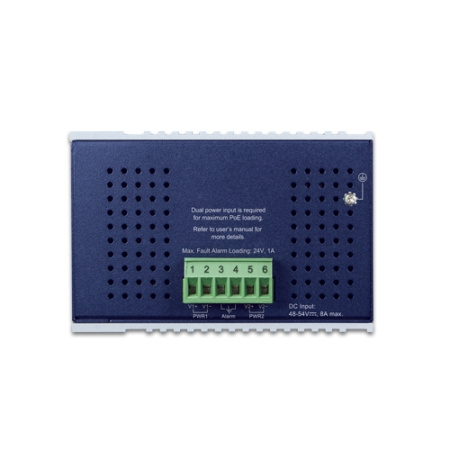

Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Питание | Двойное с резервированием 48~54 В DC с защитой от неправильной полярности |
| Потребление |
Система - 4.86 Вт Полная нагрузка с PoE - 372 Вт |
| Габариты (Ш x Г x В) | 76.8 x 107.3 x 152 мм |
| Масса | 1018 г |
| Корпус | Металлический IP30 |
| Способ монтажа | На DIN-рейку, петля для монажа на панель/стену |
| Защита от статического разряда |
Воздушный: 8 кВ Контактный: 4 кВ |
| Защита от импульсного перенапряжения | 5 кВ |

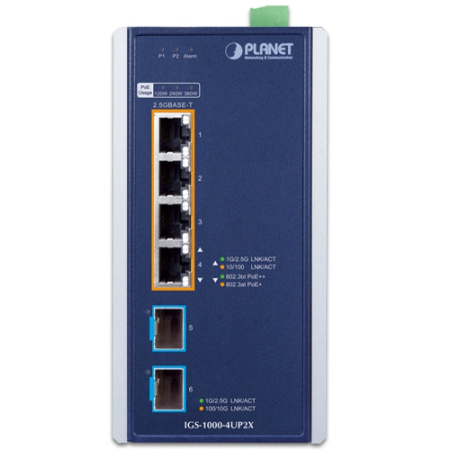

| Светодиодная индикация |
Системные: P1 (зеленый) P2 (зеленый) Alarm (красный) Порты RJ45 с PoE 10/100/1000/2500BASE-T (с 1 по 4): 1000/2500 LNK/ACT (зеленый) 10/100 LNK/ACT (желтый) 802.3bt PoE-in-Use (зеленый) 802.3at PoE-in-Use (желтый) Слоты SFP 100/1G/2.5G/10GBASE-X (с 5 по 6): 1G/2.5G LNK/ACT (зеленый) 100/10G LNK/ACT (желтый) Индикация использования PoE: 120W, 240W, 360W (желтый) |
| Сетевые характеристики | |
| Управляемый | Нет |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 60 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 44.462 Мпак/с |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Таблица MAC-адресов | 4K записей |
| Буфер данных | 8 Мбит |
| Jumbo-кадр | 12 КБ |
| Функции PoE | |
| Стандарт PoE |
IEEE 802.3bt, источник питания (PSE) Обратная совместимость с 802.3at |
| Тип источника PoE |
802.3bt Оконечный Промежуточный |
| Выходная мощность PoE | Макс. 95 Вт/порт |
| Назначение пинов |
Режим оконечного источника: 1/2(-), 3/6(+) Режим промежуточного источника: 4/5(+), 7/8(-) Режим 802.3bt: 1/2(-), 3/6(+),4/5(+), 7/8(-) |
|
Суммарная мощность PoE (бюджет PoE) |
При питании от 1 источника - макс. 240 Вт. При питании от 2 источников - макс. 360 Вт. При питании от 2 источников напряжение у обоих источников должно быть одинаковое |
| Число питаемых устройств 30 Вт | 4 |
| Число питаемых устройств 60 Вт | 4 |
| Число питаемых устройств 90 Вт | 4 |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
Standards Compliance IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3z Gigabit SX/LX IEEE 802.3ae 10 Gigabit Ethernet IEEE 802.3x Full-Duplex Flow Control IEEE 802.3bt Power over Ethernet Plus Plus PSE IEEE 802.3at Power over Ethernet Plus PSE IEEE 802.3af Power over Ethernet Plus IEEE 802.3az Energy Efficient Ethernet IEEE 802.1p Class of Service IEEE 802.3bz 2.5GBASE-T |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 90% (без конденсации) |
| Хранения |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 90% (без конденсации) |
