Артикул:

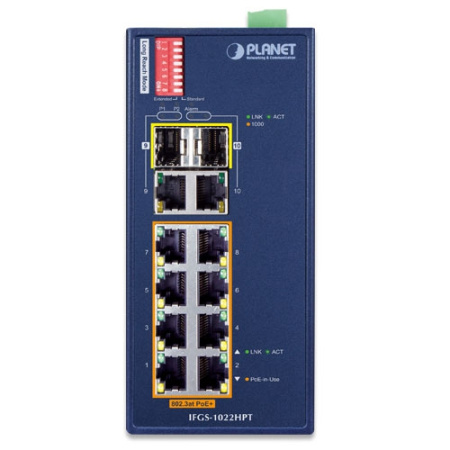

IFGS-1022HPT
| Аппаратные характеристики | |
| Медные порты |
8 портов RJ45 10/100BASE-TX, автосогласование, auto-MDI/MDI-X (порты с 1 по 8) 2 порта RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X, в комбинации со слотами SFP (порты с 9 по 10) |
| Порты PoE | 8 портов PoE 802.3af/802.3at (порты с 1 по 8) |
| Слоты SFP |
2 слота SFP 1000BASE-SX/LX/BX в комбинации с медными портами (порты с 9 по 10) Совместимость с трансиверами SFP 100BASE-FX |
| DIP-переключатели портов (с 1 по 8) |
Режим Standard - передача до 30 Вт мощности на расстояние до 100 м со скоростями 10/100 Мбит/с Режим Extend - передача до 30 Вт мощности на расстояние до 250 м со скоростью 10 Мбит/с |
| Разъемы |

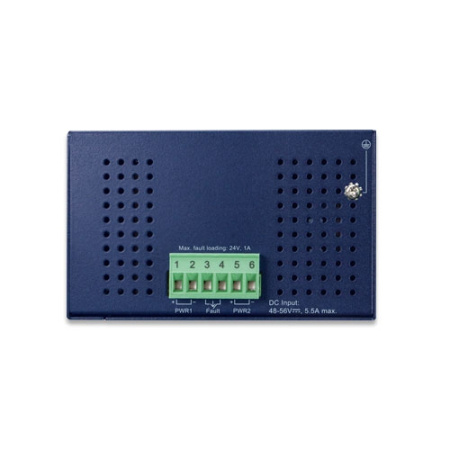

Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Питание | Двойное с резервированием 48~54 В DC с защитой от неправильной полярности |
| Потребление |
Система - 4.3 Вт Полная нагрузка с PoE - 256 Вт |
| Габариты (Ш x Г x В) | 66 x 107 x 152 мм |
| Масса | 829 г |
| Корпус | Металлический IP30 |
| Способ монтажа | На DIN-рейку, петля для монажа на панель/стену |
| Защита от статического разряда | 6 кВ |
| Светодиодная индикация |
Системные: P1 (зеленый) P2 (зеленый) Alarm (красный) Порты RJ45 с PoE 10/100BASE-TX (с 1 по 8): 10/100 LNK/ACT (зеленый) PoE-in-Use (желтый) Порты RJ45 без PoE 10/100/1000BASE-T (с 9 по 10): 1000 LNK/ACT (зеленый) LNK/AC (зеленый) Слоты SFP 100/1000BASE-X (с 9 по 10): LNK/ACT (зеленый) 1000 LNK/ACT (желтый) |
| Сетевые характеристики | |
| Управляемый | Нет |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 5.6 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 4.1 Мпак/с |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Таблица MAC-адресов | 16K записей |
| Буфер данных | 4 Мбит |
| Jumbo-кадр | 10 КБ |
| Функции PoE | |
| Стандарт PoE | IEEE 802.3at, источник питания (PSE) |
| Тип источника PoE | Оконечный |
| Выходная мощность PoE |
Режим 802.3af - 15.4 Вт/порт при 48~51 В DC Режим 802.3at - 30 Вт/порт при 51~54 В DC |
| Назначение пинов | 1/2(+), 3/6(-) |
|
Суммарная мощность PoE (бюджет PoE) |
макс. 240 Вт. |
| Число питаемых устройств 15.4 Вт | 8 |
| Число питаемых устройств 30 Вт | 8 |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3z Gigabit SX/LX IEEE 802.3x Flow Control and Back Pressure IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 85 °C Относительная влажность: 5 ~ 95% (без конденсации) |
